16-канальный сетевой пульт дистанционного Управление дистанционный контроль выключатель с часовым механизмом Управление; мобильного телефона интеллигентая(ый) светильник розетка переключатель

Этот контроллер provides16Switch функции управления, переключатель может быть контролирован 220В питания, или все виды оборудования или питания, которые должны контролироваться, когда применяется к высокому источнику питания, источник питания оборудования с более высокой мощностью может контролироваться путем увеличения контактора переменного тока, схема подключения показана ниже.

Контроллер проводной, промышленный Ethernet кабель j45сетевой порт, подключенный к сети, такой как: коммутатор, маршрутизатор, сетевой оптический трансивер, или непосредственно подключиться к Сетевой карте компьютера для использования.


Контроллер поддерживает синхронизацию пульт управления, в автономном режиме с автоматическим переключателем управления, встроенный аккумулятор available5year, часы могут работать автоматически в чехол мощности failure5year и нормальной работы не имеют мощность failure.10More чем год, контроллер интегрирует чип часов, он может синхронизировать часы с одной клавишей на В любое время по. В процессе синхронизации, компьютерное программное обеспечение может управлять переключателем, а также, никакого сотрудничества. кроме того, после установки функции синхронизации и выключения программного обеспечения компьютера, контроллер будет делать same24Hour автоматическое управление, не требуется поддерживаемая Функция синхронизации программного обеспечения.

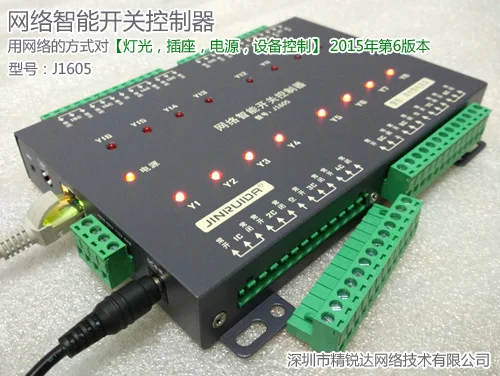

Изображение продукта, сетевой интерфейс j45подключение, dcцилиндрический источник питания, или терминальный источник питания могут быть выбраны. 。 контроллер верхней и нижней зеленых проводов terminals

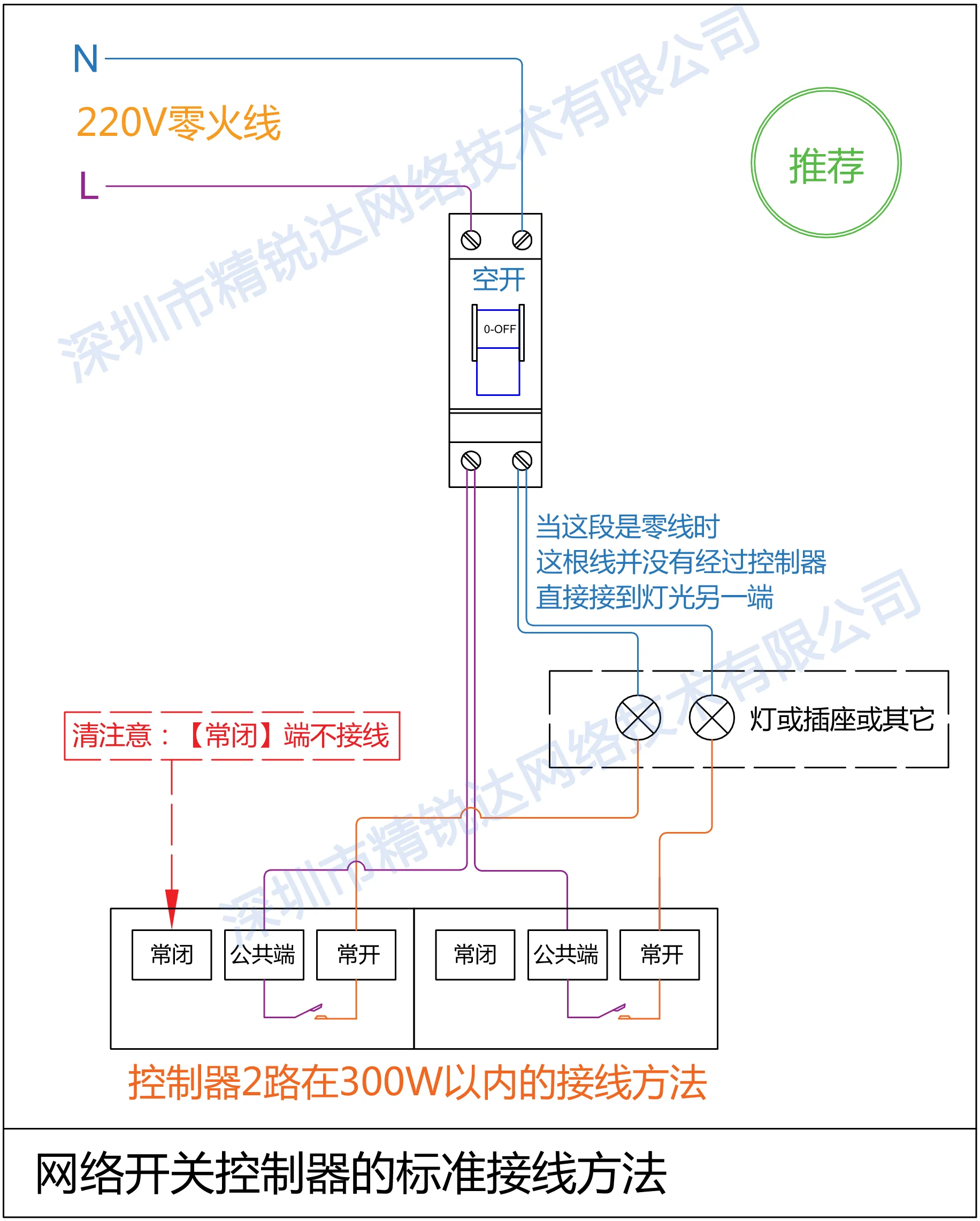

На рисунке выше показан метод прямого управления 220В проводки источника питания, в дополнение к добавлению класса открытия воздуха для защиты безопасности, больше ничего не было добавлено, он непосредственно контролирует источник питания light.220в.

Обычно в изображении 【обычно не проводка, в линии only【общий конец 】и выход терминалов 【chang Kai】 。 такое выражение: контроллер отключен при включении питания, когда программное обеспечение нажимает Триггеры, 【Common end】And【Chang kai】подключение, напряжение применяется к нормально открытому терминалу., выход на один конец лампы, лампа будет светиться.

Блок питания, освещение, розетка, метод проводки электрического оборудования, добавляется контактор переменного тока, усиливает электрический ток, потому что контроллер маленький, мощность переключателя внутренней проводки и встроенного небольшого реле относительно мала, поэтому для увеличения контактора переменного тока для расширения контроля высокого тока и высокой мощности осветительного оборудования.

Цель метода проводки на рисунке состоит только в том, чтобы контролировать контактор переменного тока, обычное 【обычно closed】 без проводки, в линии only【общий конец и выход terminals【Chang Kai】 。 такое выражение: контроллер отключен при включении питания, когда программное обеспечение нажимает Триггеры, 【Common End】And【Chang kai】подключение, send【Chang kai】этот терминал имеет напряжение, выход на один конец контактора переменного тока, контактор переменного тока, после работы контактора переменного тока, 01End и 02end переключатель, 03and04переключатель в конце будет закрыт в то же время, take01Send to03end, take02Send to04end, дайте свет, розетка питания.

Изображение выше является прямым проводным соединением, прямой контрольной лампой, или способом электропроводки, больше ничего не было добавлено, простое подключение и применение, нет много способов подключения ламп здесь.


Продукт имеет сильную защиту от помех, не влияет на электромагнитные помехи электроприборов, долгосрочный стабильный результат использования, как показывает нам.


Контакторы переменного тока, как показано на чертежах проводки, изображение переключателя утечки, контактор переменного тока может контролировать светильник высокой мощности, электрическое оборудование, на рисунке показан однофазный контактор переменного тока, легко купить онлайн, это подготовлено пользователем.

Программное обеспечение мобильного телефона: обеспечивает AndroidAPP, IOSApple управление мобильным программным обеспечением

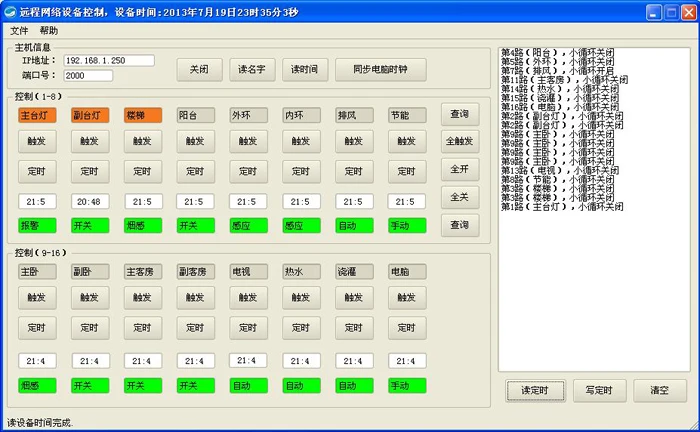

Каждое имя в компьютерном программном обеспечения может быть изменено по желанию, сохраните память чипа, имя синхронизации информации можно считывать в любом месте, где компьютер подключен к мобильному телефону, в списке синхронизации, после Установка периода времени, в этом диапазоне времени, будь то затемнение или другой вызов, если он находится в этом диапазоне, он должен быть включен., переключатель может быть выключен Программное обеспечение для 。



Запуск на апплете модификации computerIPAddress, локальная сеть может быть изменена в соответствии с требованиями, такими как адрес и шлюз.

Системная интеграция, два развития (Используйте rs, которые непосредственно используют наше программное обеспечение для управления, можете пропустите этот раздел

【1】: он был хорошо упакован. SOCKETDynamic library с несколькими разъемами управления sdll, инженерам нужно только позвонить и отправить строковый контроль и запрос, эта разработка быстрая, калдлл отправляет строку символов для управления переключателем определенного контроллера.

Такие как: callDLLfile -- отправить: set_relay_val ETH: TCP: 192.168.1.250: 2000 R1: ON, чтобы контролировать открытие, мы запечатали его. Dllфайл библиотеки был разработан с помощью многопоточного соединения.

【2】: шестигранное управление отправкой, это должно быть разработано engineersSOCKETSend шестигранное управление и запрос после подключения, шестигранное управление обеспечивает управление переключателем инструкции, запрос инструкции, таймер чтения, запись работы таймера, там будут документы. например, отправить:

Start1road:00 00 00 00 00 06 01 05 0200FF00

Те Гуань Shou1road:00 00 00 00 00 06 01 05 02000000

【3】: MODBUS/TCPAgreement, через программное обеспечение для конфигурации


【4】: струнный контроль, это также должно быть разработано инженерами. SOCKETSend строковое управление и запрос после подключения, если yes【2】 элемент шестигранного управления не понятен, этот протокол используется для разработки, очень удобно. например, установленное соединение socketafter, отправка: SCMD DIGW 512 1, для управления открытием.

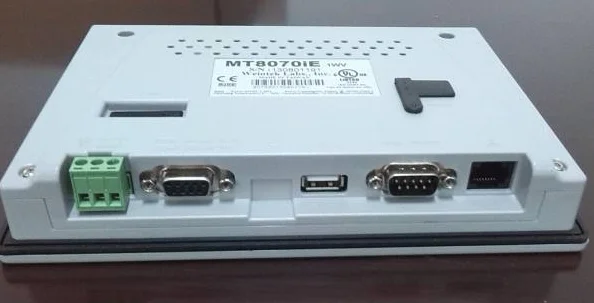

16Way сетевой контроллер, потому что нет входа, только программное обеспечение, контроль синхронизации, может быть сопоставлен с нижним сенсорным экраном для управления

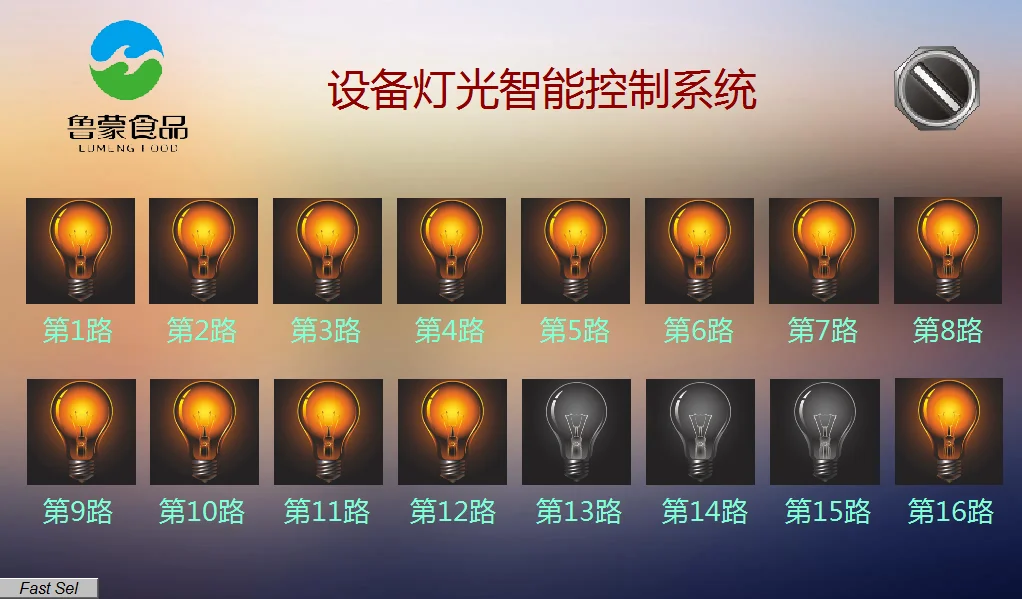

Один сенсорный экран с интерфейсом Ethernet может управлять несколькими наборами в одно и то же время 16road, 32 контурный контроллер, управление функцией включения и выключения, отображение в режиме реального времени настоящего состояния. если вы знаете программное обеспечение конфигурации, UseMODBUS-TCPDesign небогатый интерфейс 。

◆Model: J1605

◆Рабочее напряжение: 12VDC (Direct12V)

◆Температура окружающей среды:-20 ~ 70 градусов

◆Влажность окружающей среды: менее чем 90% относительной влажности

◆Controller мощность: 2A

◆Режим управления: Chang Kai, нормально закрытый, общий конец, сухой контакт без напряжения.

◆Коммутационные параметры: 10A 250VAC, 10A 30 VDC

◆Внешний Размер: 185 мм * 135 мм * 35 мм

◆Вес/Комплект поставки: 1,15 кг

◆Диапазон управления: LAN, Интернет, прямая или перекрестная прямая маршрутизация, коммутатор и подключение компьютерной сетевой карты.

【Supportmodbus TCP/IPAgreement, широко используемые протоколы в распределенной системе управления 。

◆ BeltRS485Access интерфейс управления 。

④ 16 контурное реле может установить Автономное время недели, дня, времени, ветви, выполнять несколько циклов, каждая группа

Неделя, день, время, небольшой контроль цикла может быть добавлен во время контроля.

♦ Сеть, RJ45 10 Мбит/с TCP/IP, UDPProtocol соглашение 。

【Поддержка функции создания сообщений об активном состоянии, режим поддержки Клиента TCP и режим сервера 。

◆Каждый маршрут может быть изменен до 1 секунды инчинг режим управления 。
