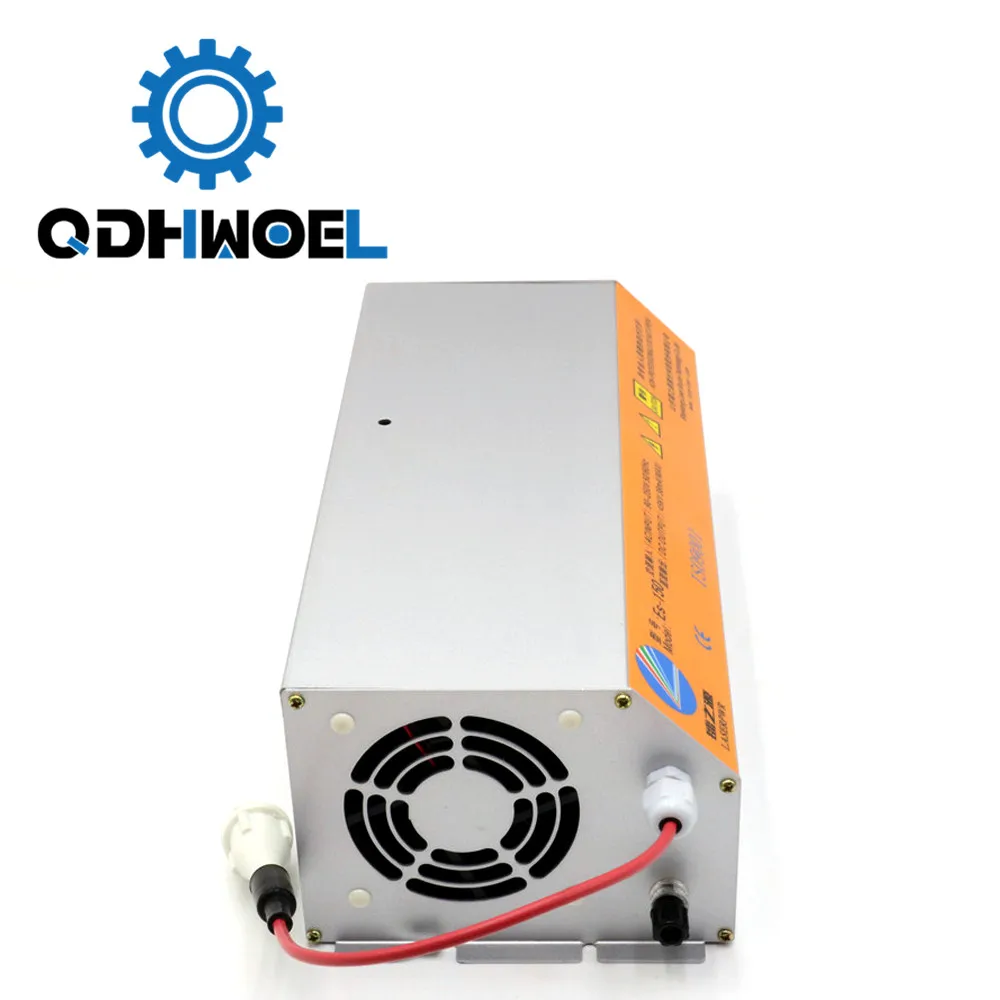

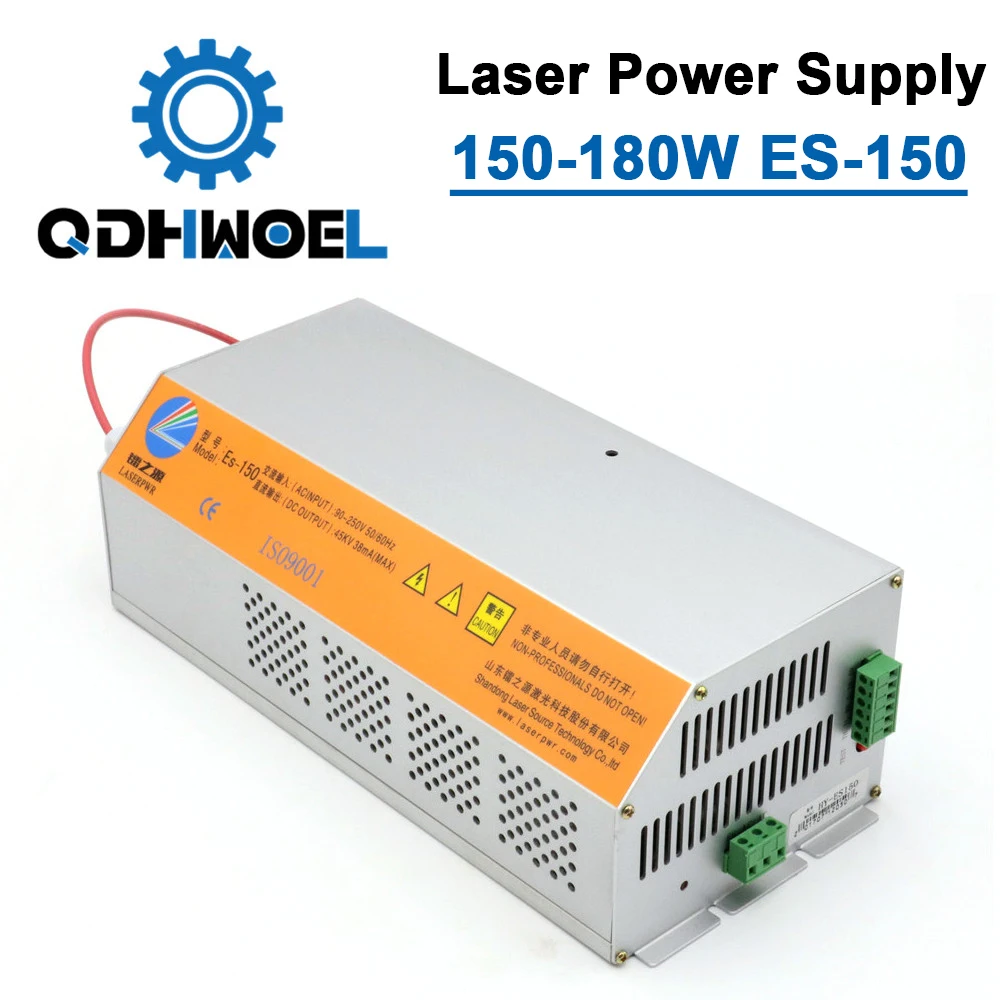

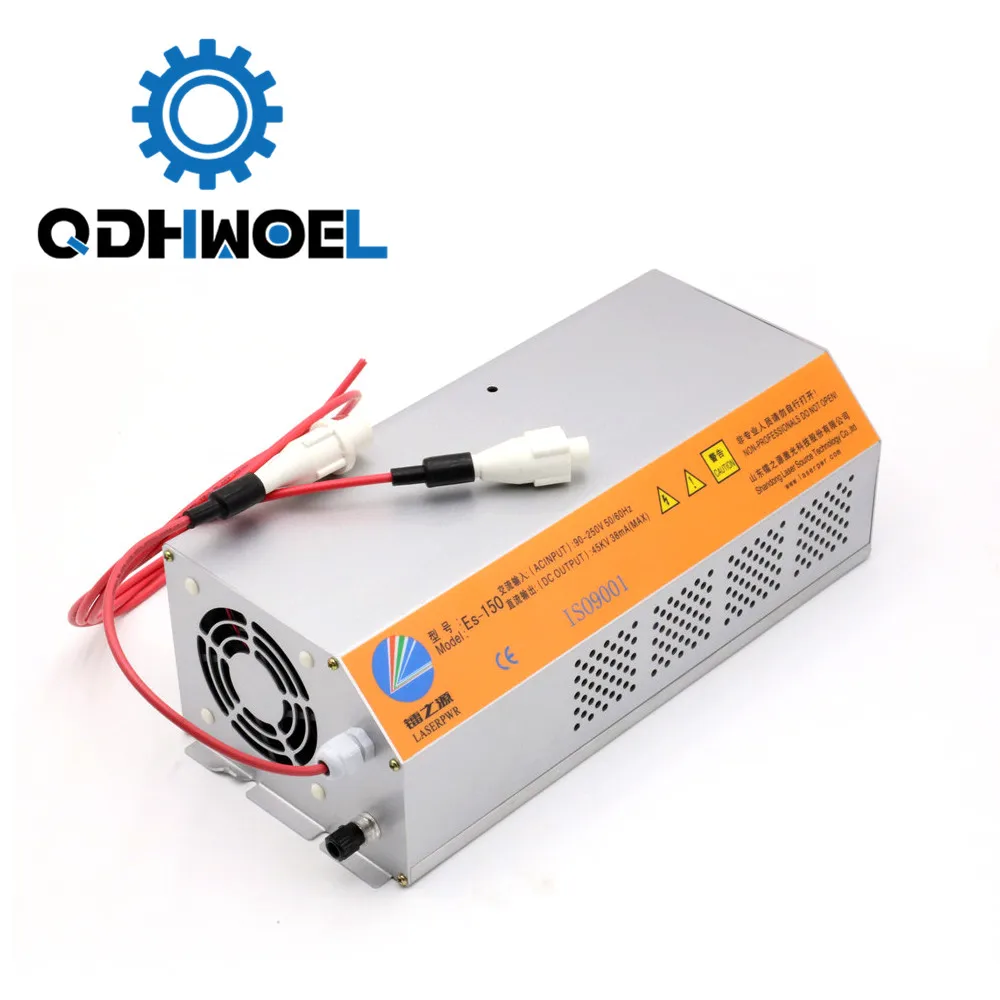

150 Вт ES150 СО2 лазерный источник питания для 130-150 Вт СО2 лазерная трубка для поглощения режущей машины

Описание

150 Вт ES150 СО2 лазерный источник питания для 130-150 Вт СО2 лазерная трубка для поглощения режущей машины

Основные Особенности:

1) Этот блок питания специально разработан для специальной лазерной трубки. Это делает выход лазерной трубки больше и более стабильным.
2) быстрая скорость отклика и хороший эффект: он может увеличить мощность лазера и продлить срок службы лазерной трубки.
3) простое управление: запуск и остановка лазера можно легко контролировать led с помощью уровня ttl.
4) блок питания имеет выходную защиту от открытого замыкания.

5)Активная Функция PFC, AC90-250V ультра широкий диапазон входного напряжения, глобальный общий, поставляется с функцией регулятора напряжения.
6 оболочки со специальным профилем, внешний вид стабильный, красивый, лучшее отведение тепла, сильная анти-помехи способность, более идеальное воплощение характеристик промышленных продуктов.
7)Улучшенный режим управления током, светильник более стабильный, лучшая совместимость, лучшее применение различных типов лазерной трубки.
80 контроль мощности прост, высокий и низкий уровень можно использовать, чтобы контролировать светильник.
9) с помощью кнопки «светильник» вручную, чтобы облегчить тестирование лазерной трубки и источника питания, поиск и устранение неисправностей проще.
10) шкаф небольшой по размеру и подходит для установки на режущую балку.

2. Параметры:

Вход	Вход напряжения	AC90V-AC250V
	Частота переменного тока	47-440 Гц
	Максимальная входная мощность	900 W
	Максимальный входной ток	10A
Выход	Максимальное выходное напряжение	55KV
	Максимальный выходной ток	38mA
Эффективность	> = 90% (полная нагрузка)
MTBF (среднее время между отказом)	При заказе на сумму> = 10000 часов
Скорость отклика	<= 1 мс (от ttl сигнал выдается на выходной ток до 90% от установочного тока)
Выдерживаемое Напряжение	Вход-выход, вход-Корпус: AC1500V 10mA 60 s, выходной катод соединен с корпусом.
Защита окружающей среды	Рабочая температура:-10 ~ 40 градусов, относительная влажность: <= 90%
Вентилятор охлаждения	Воздушное охлаждение силы (FAC)
Измерение	Д * Ш * В = 300145110 мм
Вес	3,15 кг

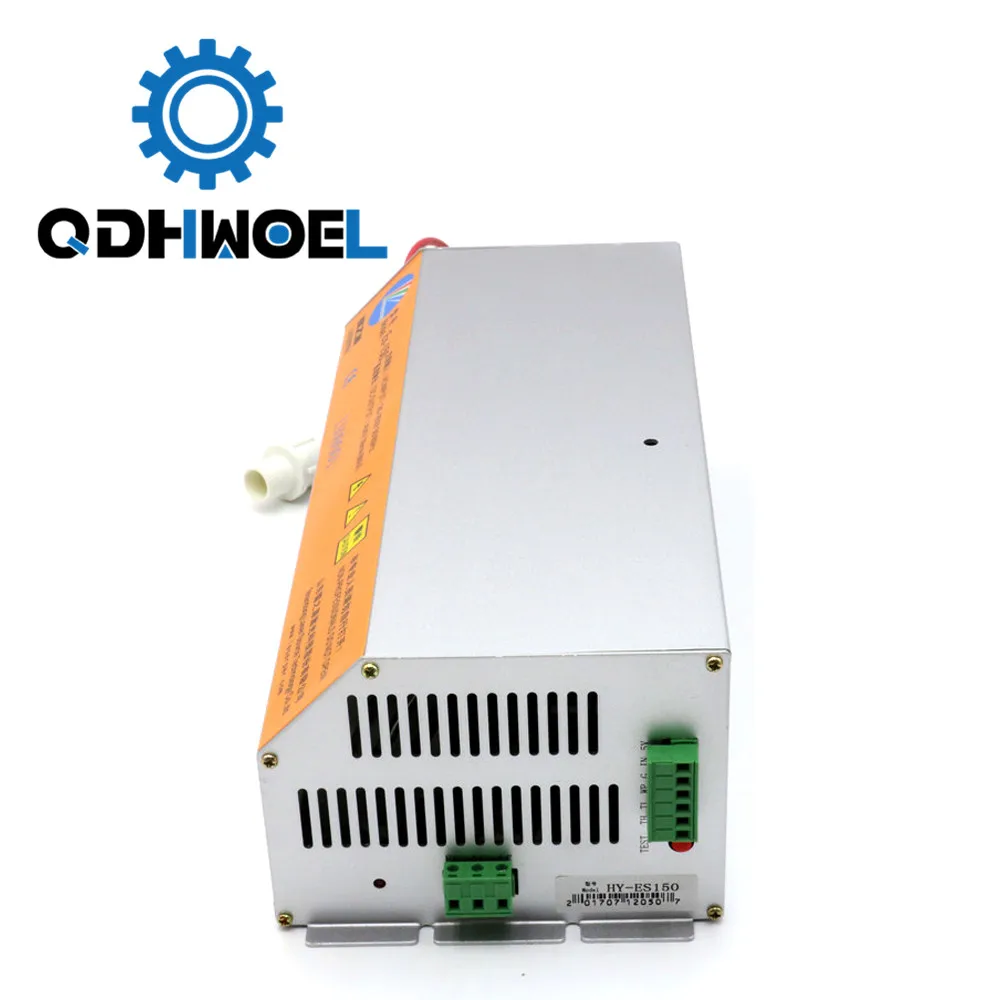

Терминал Разрешение:

1	2	3	4	5	6
TH	TL	WP	G	В	5 V

Определение терминала следующим образом:

TH	Вход сигнала	Управление лазером: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
TL	Вход сигнала	Управление лазером: TH≥3V, без лазера; TL≤0. 3 V, излучающий лазер.
WP * 1	Вход сигнала	Управление лазером: TH≥3V, без лазера; TL≤0. 3 V, излучающий лазер.
G	GND	Эта нога должна быть хорошо соединена с оболочкой лазерного станка И основание платы управления.
* 2	Вход сигнала	Контроль мощности лазера: аналоговый сигнал 0-5 В И PWM сигнал может контролировать мощность лазера.
5 V	Выход Мощность	Выход 5 В, максимальный выходной ток 20 мА.

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление. старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. Могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
