15 МГц 40 МГц 60 МГц генератор сигналов цифровой контроль двухканальный DDS функция частота генератора сигнала метр произвольный

Описание

Особенности:

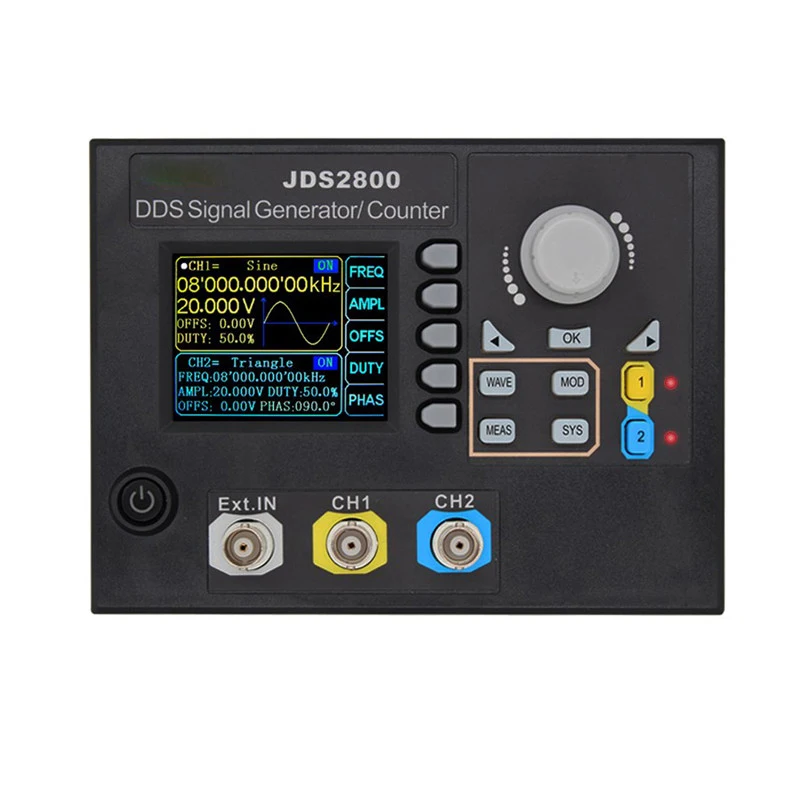

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик и частотомер и т. Д. прибор принимает технологию прямого цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличное тестирование или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2; возможность воспроизведения узоров пользовательской формы волны;
2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;
3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;
4. Полностью Независимый двойной выход каналов, синхронизация работы и регулируемая разница фазы;
5. Отличное улучшение производительности квадратных волн, квадратный частотный диапазон до 25 МГц без искажений;
6. 60 групп произвольной функции хранения волн, глубина памяти каждой группы 2048*14 бит;
7. Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) значение, общее разрешение частоты составляет 0.01uHz;
8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды 0Vpp ~ 20Vpp;
9. Рабочий цикл каждого канала можно регулировать самостоятельно, регулирующее разрешение 0.1%;
10. Функция подметания: линейная подметка и логарифмическая подметка; 0,1 s-999,9 s время подметания; вперед, назад и круглый ход;
11. С импульсными поездами функция лопасти: позволяет блоку выводить 1 ~ 1048575 произвольных импульсных поездов;
12. Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательный импульс и рабочий цикл; 1 Гц ~ 100 МГц Частотный диапазон;
13. -9,99 V ~ 9,99 V DC диапазон смещения, разрешение смещения: 0,01 V;
14. С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В;
15. Функция хранения: можно хранить 100 групп параметров, заданных пользователем и извлекать в любое время;
Функция счетчика: с режимами соединения постоянного и переменного тока;
16. Функция произвольного волнового монтажа: пользователь может изменить произвольную волну на ПК, а затем загрузить на выход из прибора;
17. Функция связи: ПК можно использовать для управления прибором;
18. С выходной защитой от короткого замыкания: все выходы сигнала могут работать 60 s под нагрузкой короткого замыкания conditior;

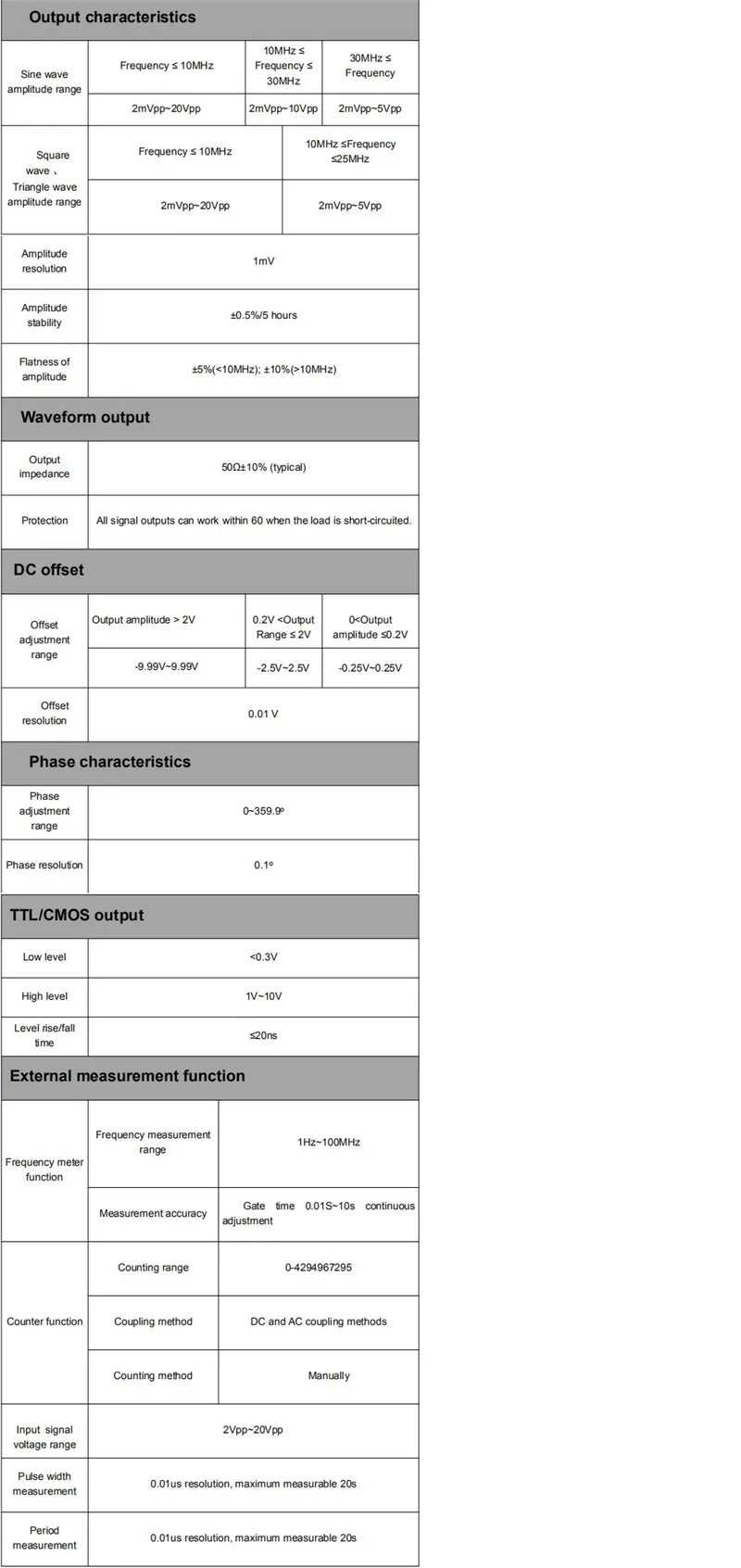

Технические характеристики:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: 00-99 (извлеките 00 размещайте данные по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию 15 групп)

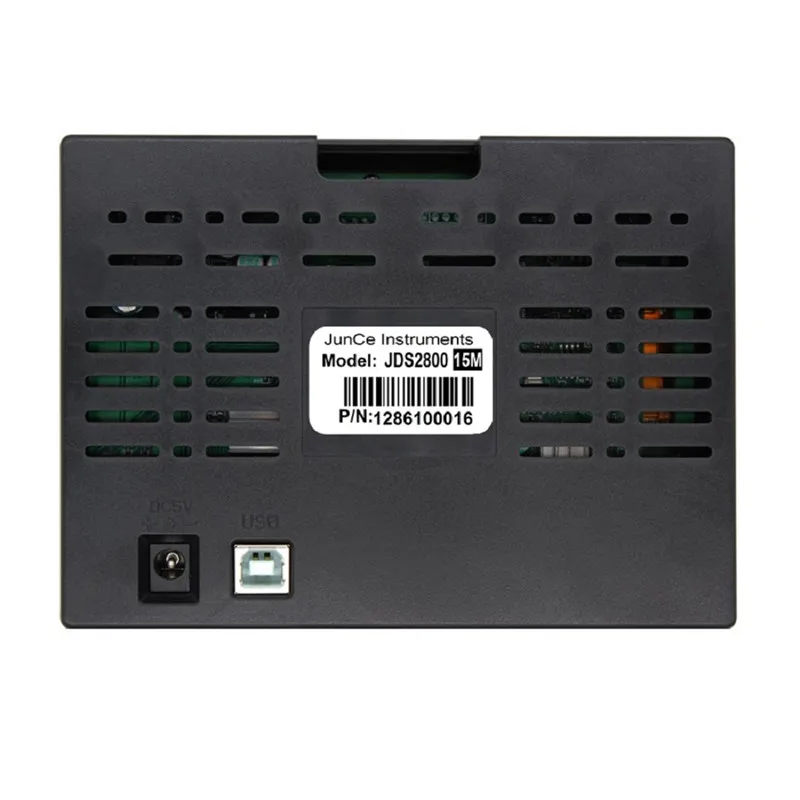

Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
Скорость связи: стандарт: 115200 bps
Протокол связи-принять команду: режим линии, открытый протокол
Источник питания: DC 5 V±0. 5 V
Процесс изготовления: технология поверхностного монтажа, крупная интегральная схема, высокая надежность, длительный срок службы
Пользователь может установить или выключить по процедуры
Характеристики работы: полное управление кнопкой, непрерывная Регулировка ручки
Вес: 275 г
Размер: 147,7*107,7*34,9 мм
Вес упаковки: 600 г
Размер упаковки: 170*120*100 мм
Посылка включает в себя:
1 x генератор сигналов DDS
1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)
1 х USB кабель для передачи данных
1 x BNC-BNC кабель
1 х Кабель BNC-Clip
Примечание: мы вышлем Вам адаптер штепсельной вилки в соответствии с вашей страной.
