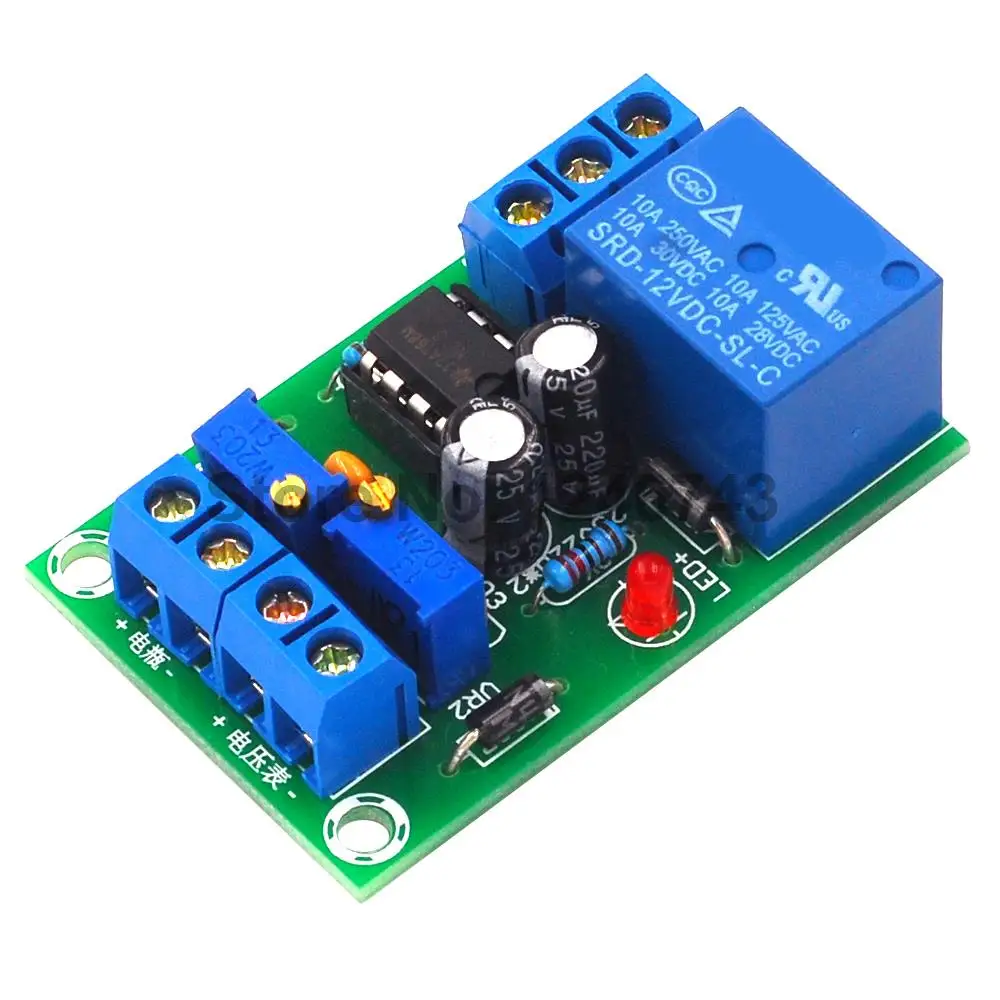

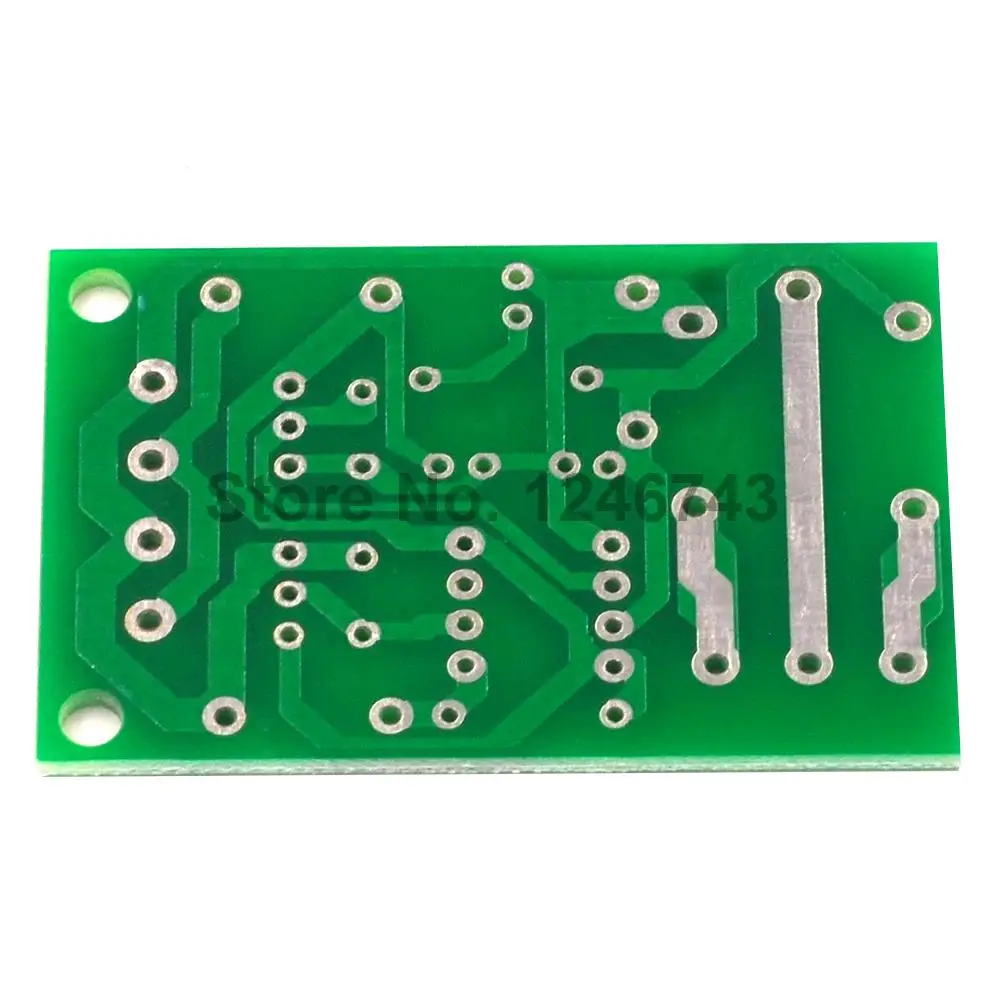

12 В литиевая батарея Интеллектуальная автоматическая зарядка устройство защиты от перегрузки модуль панели управления

Описание продукта:

При падении напряжения аккумулятора до 11,5 в (регулировка низкого напряжения) плата защиты автоматически заряжается. Когда напряжение достигает 14,5 в, защитная плата перестанет заряжаться, а зарядное устройство перестанет заряжаться. Он обеспечивает автоматическую зарядку и автоматическое отключение от перезарядки.

Эта плата собрана со специальным IC контроля напряжения и специальным реле для автомобиля. Он имеет небольшой объем, большой ток, точное и стабильное напряжение выключения, продуманную защиту, Полные функции и надежную производительность, что может действительно сделать вас чувствовать себя легко.

Параметры:

Рабочее напряжение: DC 11,5-14,5 в, максимум не может превышать 15 в, в противном случае чип сгорит.

Напряжение зарядки реле: 11,5 в

Напряжение защиты от отключения Реле 14,5 в

Погрешность напряжения: 0,1 в

Метод обнаружения напряжения: Вольтметр постоянного тока

Тип зарядки: аккумулятор 12 В

Регулировка потенциометра: Напряжение запуска VR2, напряжение полной защиты VR1

Размер продукта: 33*50 мм

Поддержка питания зарядного устройства: 220 В переменного тока, 10 А, 2000 Вт, зарядное устройство трансформатора без железного сердечника

Отображение состояния: при зарядке красный светильник горит, красный светильник выключен, и реле отключается от входного терминала 220 В, чтобы завершить зарядку, тем самым экономя энергию.

Функция 1: Поддержка зарядного трансформатора Максимальная мощность 2 кВт, батарея через защитную панель для обнаружения высокого уровня и низкого уровня для полностью автоматического управления зарядкой.

Функция 2: Эта плата имеет функцию защиты обратного подключения, ни одна батарея не подключена и нет выхода: независимо от того, прикалываются ли зажимы аккумулятора на выходном конце друг к другу, вы можете подключить питание. Полярность батареи изменяется и нет выхода: это очень практичная функция, даже если она подключена, это не будет проблемой. Выходное короткое замыкание автоматически отключается: это также очень практичная защита. Независимо от состояния зарядного устройства, пока выход коротковат, зарядное устройство автоматически отключит выход, таким образом, эффективно защищает зарядное устройство от сгорания из-за короткого замыкания.

Существует два вида подключения:

Реле используется для управления включением/выключением зарядного устройства. Просто подключите любую линию 220 В к релейному com-терминалу, (выход) терминал выключения к зарядному устройству. Зарядное устройство должно использовать полностью восстановленный выход. Выходное напряжение постоянного тока составляет от 13,8 до 14,4. V может быть вокруг. Один конец платы подключен к напряжению обнаружения батареи, а один конец подключен к вольтметру для контроля напряжения.

Пуск регулировки потенциометра, напряжение защиты

Регулировка: когда VR1 заряжает напряжение батареи до 14,5 в, реле отключается и зарядка заканчивается. (Выключите настройку напряжения: напряжение низкое, когда закрыто по часовой стрелке, и напряжение высокое, когда против часовой стрелки выключено)

Регулировка: VR2 вытягивает батарею, когда напряжение батареи составляет 11,5 в, и начинает зарядку. (Настройка пускового напряжения: по часовой стрелке Пусковое напряжение низкое, против часовой стрелки Пусковое напряжение высокое)

Примечание: потенциометр 3296 по умолчанию отрегулирован. Если нет необходимости регулировать 2 потенциометра, избегайте этого. Так что вы не можете настроить его, вы не можете настроить его.

Примечание: Этот продукт не поддерживает трансформатор с железным сердечником зарядного устройства, в противном случае пусковой трансформатор с железным сердечником подвержен генерации импульсного реле выгорания дуги. Если вы хотите подключить сердечник трансформатора, Пожалуйста, подключите конденсатор 103 Ампер параллельно с реле, чтобы уменьшить дуги.
