Описание

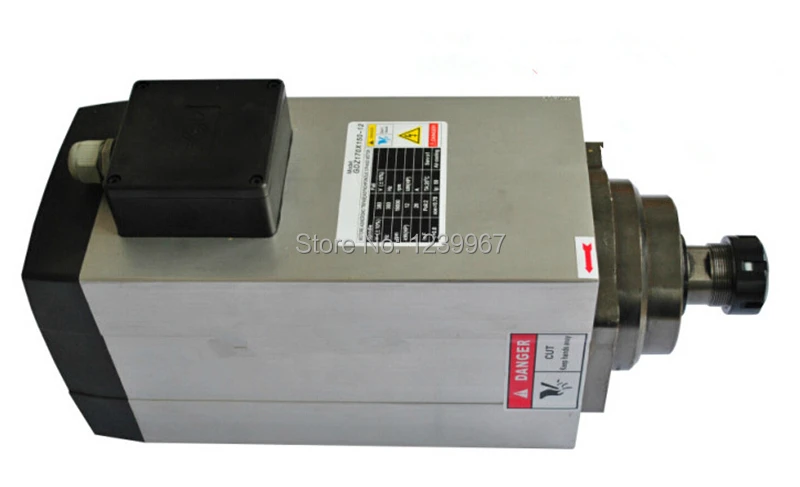

12 кВт квадратный мотор шпинделя с воздушным охлаждением 18000 об/мин 380 В 26A 300 Гц ER40 GDZ170x150-12 и 15 кВт VFD инвертор ЧПУ комплект шпинделя
GDZ170x150-12 &FC200-15G-T4
Посылка Содержание:
1*12 кВт Мотор шпинделя
1*15 кВт VFD привод переменной частоты
Мотор шпинделя Параметры:
Предоставление гайки по умолчанию ER40, и, пожалуйста, сообщите нам необходимое количество цанги.
| Модель No. | GDZ170x150-12 |
| Тип продукта | Квадратный высокоскоростной мотор шпинделя для деревообработки |
| Бренд | Changsheng (Сделано в Китае) |
| Сертификация | CCC |
| Номер полюса | 2 |
| Номинальная мощность (кВт) | 12KW |
| Номинальное напряжение (В) | 380 V |
| Номинальная скорость (об/мин) | 18000 об/мин |
| Ток (А) | 26A |
| Частота (Гц) | 300 Гц |
| Вентилятор охлаждения | Воздушное охлаждение |
| Тип подшипника | 7010CP4*2 + 7006CP4*2 |
| Длина/ширина/высота (мм) | 387/150/150 |
| Смазывать | Смазка |
| Патрон (мм) | ER40, 12,7 мм по умолчанию
|
| Баланс результат теста | 2,4 об/мин <5 |
| Ремонт времени | Подшипник (пол года), шпиндель (один год) |
| Вес | 40 кг |
Частотно-регулируемым приводом Параметры:
| Модель | FC300-15G-T4 |
| Мощность (кВт) | 15KW |
| Входное напряжение (В) | Вход 3ph 380 V 50/60Hz |
| Выходное напряжение (В) | Выход 3ph 380-460 V |
| Выходной ток (A) | 32A |
| Выходная частота (Гц) | 0-1000 Гц
|
| Монтажные размеры (мм) | Ш * В * Г 220*375*247 мм |
| Происхождение и гарантия | Китай (материк) и один год |
| Пожалуйста, обратите внимание:
|
Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не установить базальную частоту (заводская настройка 50 Гц), моторизованный мотор шпинделя сгорит после запуска; Максимальная частота, частота обрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой по инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя; Перегрузочный ток-120% номинального тока; перегрузка-100%, время-5S; Несущая частота устанавливается мощностью электродвигателя шпинделя, 8 кГц для моторизованного электродвигателя шпинделя менее 10 кВт, 5 кГц для мотора шпинделя более 10 кВт; Время ускорения и время замедления равны 10 с и 20 с соответственно, если пусковой ток превышает номинальный ток и требуется защита, это должно продлить время ускорения. Фазовая защита ввода/вывода также должна быть установлена выше функции защиты инверторов и моторизованных электродвигателей шпинделя. Подключив инвертор и трехфазную мощность двигателя шпинделя, припайте инверторный трехфазный шнур питания на вилке 1 (U1), 2 (V1), 3 (W1), штекер 4-заземляющий провод. Затем инвертор подключается к внешнему источнику питания и начинает работать, затем, чтобы проверить, соответствует ли направление вращения электродвигателя шпинделя его индикации, если не соответствует, немедленно выключите и замените два провода на трехфазном источнике питания соединительного инвертора и моторизованного двигателя шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть водонепроницаемыми и защитными. Соединение между моторизованным шпиндельным двигателем и инвертором не должно превышать 25 м. когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, он должен быть согнут в u-образную форму и зафиксирован на нижней части клеммного блока, а затем подключен, таким образом, это может защитить конденсированную воду шнура питания в клеммный блок. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи для инвертора.
