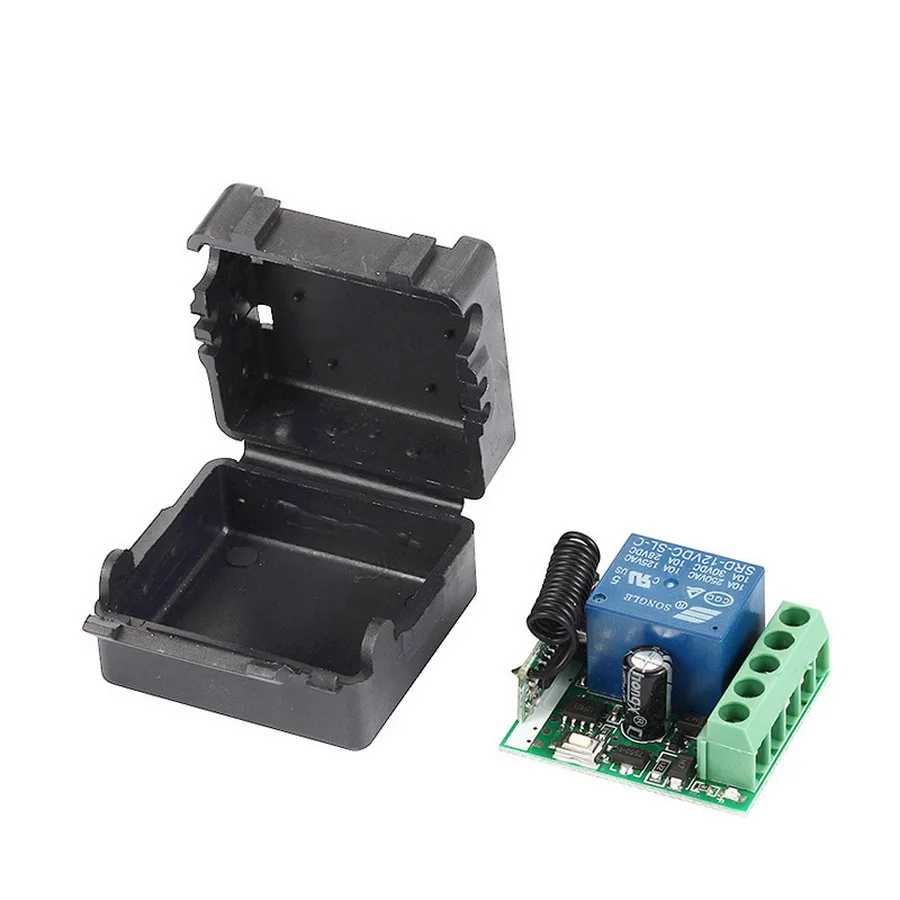

100 шт. DC12V 1 канал беспроводной пульт дистанционного управления релейный модуль обучения код DC 12 В RF Супергетеродинный приемник

Описание

Посылка включает в себя:

Переключатель дистанционного управления 12 V * 1

Примечание:

Упаковка включает различные продукты, потому что вы выбираете для различных упаковок
1201 APCB

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания: <5ма

Частота RF: 433 МГц

РЧ режим работы: супергетеродинный

Чувствительность приема:> 97dbm

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Внешнее хранилище: 20 штук

Поддержка удаленного типа: код обучения (1527),

Режим работы: Мгновенный, тумблер, задержка времени фиксации (5s, 10 s, 15 s)

Тип проводки: фиксированный терминал

Выходной терминал: нет, NC, COM

Размер печатной платы: 35*30*18 мм (Д, Ш, в)

Схема 1:

+ V: 12 V + вход;

-V: 12 V-вход;

НЕТ: выход, нормальный открытый;

COM: выход, общий;

NC: выход, нормальный близкий;

433Mhz-Universal-Wireless-RF-Remote-Control-Switch-DC-12V-10A-1CH-relay-Receiver-Module-and-433 (3) 433Mhz-Universal-Wireless-RF-Remote-Control-Switch-DC-12V-10A-1CH-relay-Receiver-Module-and-433 (4)

О Рабочий режим:

Мгновенный: нажмите на кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле СОП-подключается.

Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле СОП-соединяется.

Защелкивание: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного B, реле-подключение.

Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10 s или 15 s, реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода, весь пульт дистанционного управления больше не может работать.

Обучение коду: (мгновенный)

Нажмите клавишу обучения на приемнике один раз, он входит в мгновенный режим настройки.

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Обучение коду: (тумблер)

Нажмите кнопку обучения на приемнике дважды, он входит в режим переключения

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Обучение коду: (фиксация)

Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две различные кнопки, первый раз, когда мы усвоили & ldquo; ON & rdquo;, второй раз узнать для & ldquo; OFF & rdquo;.

Например: Кнопка A = ВКЛ, кнопка B = ВЫКЛ

Нажмите клавишу обучения на приемнике тройное время, он поставляется в режиме блокировки.

Подождите немного, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.

Нажмите на кнопку дистанционного управления A.

Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

A = ВКЛ, B = ВЫКЛ.

Обучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время работы в течение 5 секунд.

Нажмите клавишу обучения на приемнике в пятое время, время задержки в течение 10 секунд.

Нажмите клавишу обучения на приемнике в шестом времени, время задержки в течение 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Примечание: система может хранить 20 шт. пультов, если пульт дистанционного управления получит более 20 шт., исходный пульт дистанционного управления будет потерян.
