100 шт 433 МГц универсальный беспроводной пульт дистанционного управления AC 85 В~ 250 В 110 В 220 В 2CH релейный модуль приемника и RF

Описание

Продукты могут быть использованы в освещении, гаражных дверях, затворных дверях, шторах дистанционного управления, моторов постоянного тока, мотор заднего хода. И многое другое

Технические данные:

Входная мощность: 85-250 В переменного тока

Ток в режиме ожидания: <8.5ма

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема:> 97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: декодирование программного обеспечения MCU

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: код обучения (кодировка 1527)

Режим работы: Мгновенный, переключение

Тип проводки: фиксированный терминал

Выходной терминал: NO, NC, COM

Размеры печатной платы: 68*47*26 мм (Д, Ш, в)

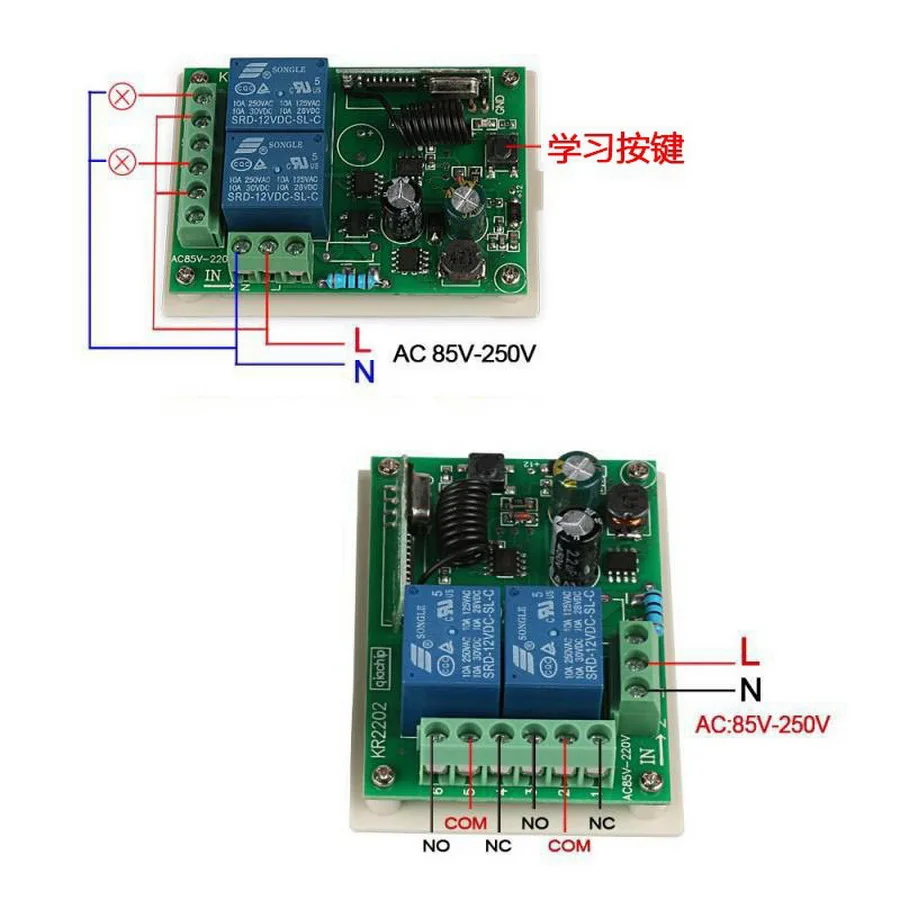

Схема подключения:

L (прямой провод): вход 85-220 В прямой провод

N (нейтральный провод): вход 85 V-220 V нейтральный провод

1 NC: нормально закрытый выход

2 COM: общий порт

3 нет: нормально открытый выход

4 NC: нормально закрытый выход

5 COM: общий порт

6 нет: нормально открытый выход

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле dis-подключается.

Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле dis-подключается.

Блокировка: Нажмите кнопку дистанционного управления A, реле frist подключается, нажмите кнопку дистанционного управления B, второе реле подключается и реле frist dis-connects.When кнопку A снова, реле frist соединяет и второе реле cnstic dis-connects.Push другой кнопкой дистанционного управления, реле frist и второе реле все dis-подключения.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода пульт дистанционного управления больше не может работать.

Изучение кода :( мгновенный)

Нажмите клавишу обучения на приемнике 1 раз, она переходит в режим мгновенной настройки.

Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», светодиодный индикатор на плате приемника будет мигать, а затем оторвется. Дистанционная кнопка «А» будет управлять реле frist.

Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на плате приемника будет мигать, затем отключается. Удаленная кнопка «B» будет контролировать второе реле. Настройка сделана.

Обучение коду: (переключение)

Нажмите клавишу обучения на приемнике 2 раза, она переходит в режим мгновенного переключения.

Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», светодиодный индикатор на плате приемника будет мигать, а затем оторвется. Дистанционная кнопка «А» будет управлять реле frist.

Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на плате приемника будет мигать, а затем отключается. Удаленная кнопка «B» будет контролировать второе реле. Настройка сделана.

Обучение коду: (интерлок)

Нажмите клавишу обучения на приемнике 3 раза, она переходит в мгновенный режим блокировки.

Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», светодиодный индикатор на плате приемника будет мигать, а затем оторвется. Дистанционная кнопка «А» будет управлять реле frist.

Затем нажмите кнопку дистанционного управления "B", светодиодный индикатор на плате приемника будет мигать, а затем оторваться. дистанционная кнопка «B» будет управлять Второй реле. установка. другие кнопки отключения по умолчанию отключены.
