10 шт х HR202 модуль датчика влажности обнаруживает влажность переключатель модуль

Назначение:
Тестирование влажности, датчик влажности, обнаружение влажности окружающей среды
Модуль Особенности:
1, с использованием высококачественных HR202 датчик влажности;
2, выход компаратора чистый сигнал хорошая, способность вождения, чем 15мА.
3, регулировка порога распределения температуры
4, рабочее напряжение 3,3 V-5 V
5, формат вывода: цифровое переключение выхода (0 и 1)
6, с отверстиями для болтов для легкой установки
7, небольшая плата PCB Размер: 3,2 см x 1,4 см
8, используя широкий диапазон напряжения LM393 компаратора

Модуль для использования
1, модуль датчика влажности чувствителен к влажности, обычно используется для обнаружения влажности окружающей среды;
2, с помощью регулировки потенциометра, может изменить порог обнаружения влажности (то есть, контроль влажности), при необходимости для контроля влажности 60%, влажность в соответствующем модуле устанавливается на зеленый свет, выход высокого уровня ниже заданного значения влажности, Выход высокий, зеленый свет не светится;
3, выход может быть непосредственно соединен с микроконтроллером через микроконтроллер для обнаружения высоких и низких, тем самым обнаруживая изменения влажности;
4, наши выходы могут Прямая поставка релейного модуля, который может быть составлен переключатель влажности, контроль соответствующего оборудования в правильной рабочей среде;

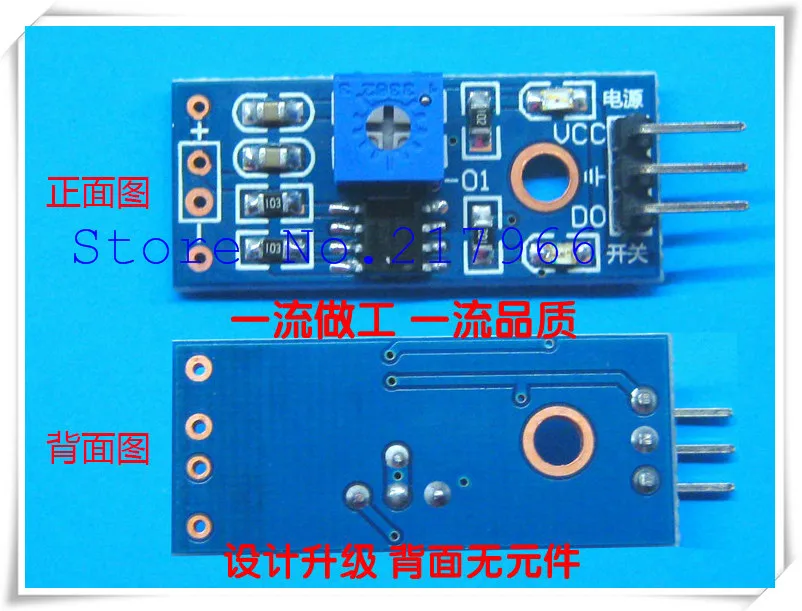

Эта серия модулей продукты являются отрицательным внешним видом

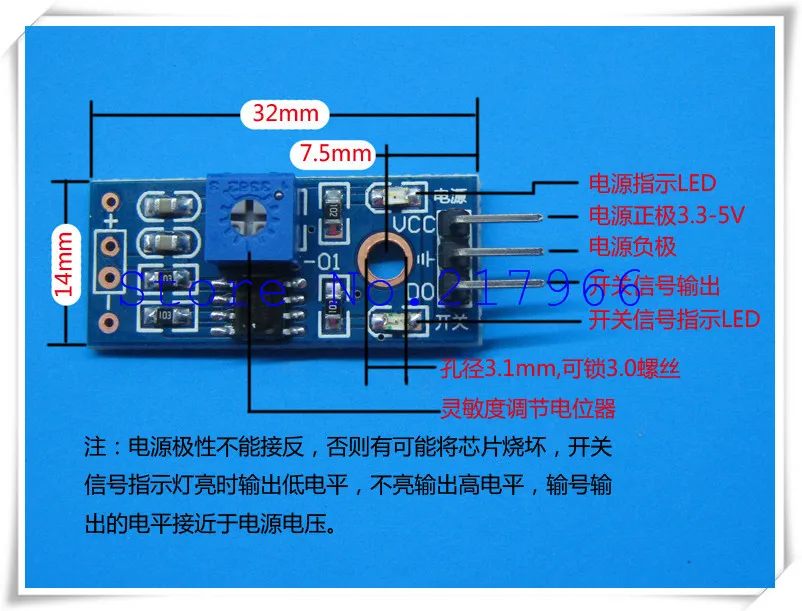

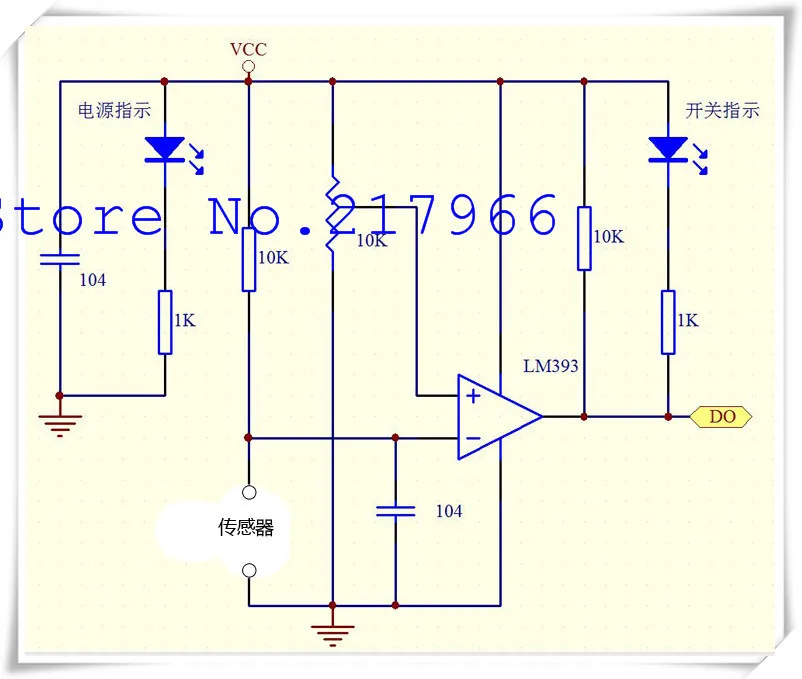

Структура продукта и схема проводки

Открытый замыкание, друг в необходимости может сослаться на следующую фигуру

SCM процедуры испытания

/******************************************
Song Yu Electronics co., Ltd. из города Шэньчжэнь
Датчики триггера тест
SCM: STC89C52
Скорость передачи данных: 9600
Использование: обнаружение влажности.
*****************************************/
# Включают в себя
Unsigned char дата;
# Определите uchar unsigned char
# Определите uint unsigned int
Сбит key1 = P0 ^-1 шт.;

/* Функция декларирования -----------------------------------------------*/
Задержка вакуума (uint z);
Void initali_com (void);

/************************************************ ***********

/*
************************************************** ******************************
* Название функции: задержка (uint z)
** Функция: функция задержки
************************************************** ******************************
*/
Задержка вакуума (uint z)
{
Uint i, j;
Для (i = z; i> 0; i-)
Для (j = 110; j> 0; j-);
}

/******************************

/**** Функция инициализации последовательного порта

/******************************
Void initali_com (void)
{
EA = 1;/включение прерывания
ES = 1;/разрешает прерывание последовательного порта
ET1 = 1/Включите таймер T1 прерывания
Tmod = 0x20/Защита от влаги/таймер T1, прерывание генерируется скорость передачи данных в режиме 2
PCON = 0x00;/SMOD = 0
SCON = 0x50;/Режим 1 с помощью таймера управления
TH1 = 0xfd;/комплект на 9600 aud
TL1 = 0xfd;
TR1 = 1/открыть run control бит таймер T1

}

/*************************
/*** Основная функция
/*************************
Main ()
{
Initial_com ();
В то время как (1)
{
Если (key1 = 0)
{
Задержка ();/устранение джиттера
Если (key1 = 0)/подтвердите триггер
{
SBUF = 0X01;
Задержка (200);
}
}
Если (Р)
{
Дата = SBUF;/микроконтроллер для принятия
SBUF = Дата;/микроконтроллер отправляет
RI = 0;
}
}
}
