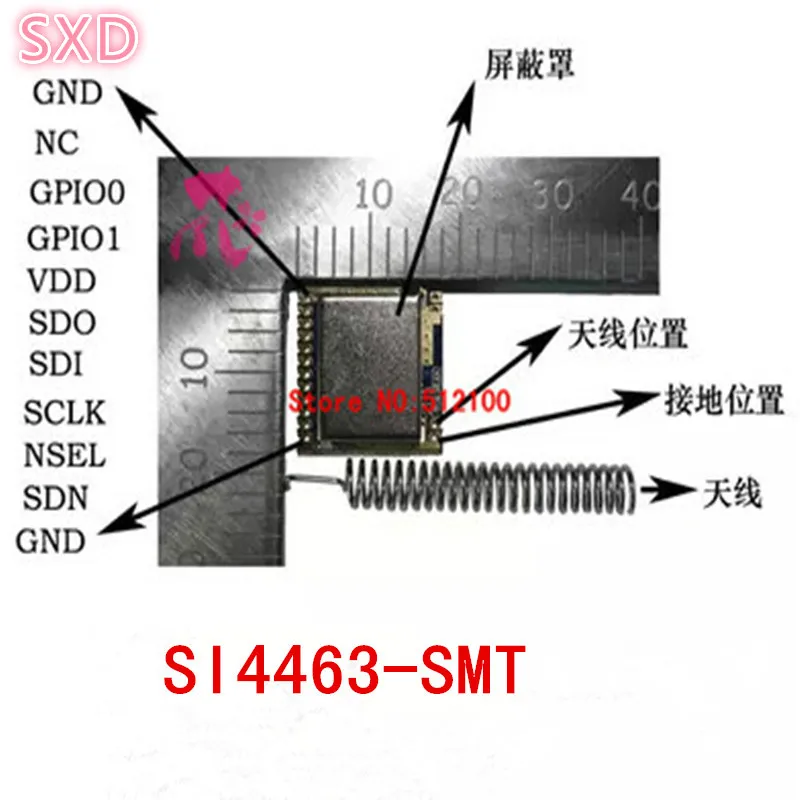

10 шт Мини SI4463-SMT Беспроводной модуль приемопередатчика SI4463 с пружинной антенной, работающей на расстояние 2000 м 915 м

Описание

Малый объем, высокая чувствительность, расстояние, сильная способность анти-помех, запуск крупнейшего 85 мА 100 мВт получить минимум 10 мА, беспроводной скорость 0,5 кбит/с-1 Мбит/с

Введение

XL4463-SMT беспроводной модуль является нашей компанией принимает лабораторий кремния Si4463 B1 версия чип дизайн и стать, представляет собой полный, малый объем, низкое энергопотребление беспроводной модуль приемопередатчика. Si4463 имеет высокую производительность низкой силе тока 433 МГц приемопередатчик, в настоящее время является членом ezradiopro серии, содержит полный набор передатчик и приемник. Самая высокая чувствительность 126 дБм, максимальная выходная мощность + 20 дБм, поддержка (G) FSK, 4 FSK (G), (G) MSK, baton и ASK модуляция, диапазон передачи данных до 100 БПС ~ 1 Мбит/с, рабочее напряжение 1,8 в до 1,8 в, Выключите ток 30 na, Резервный ток 50 na. Si4463 с узкими ремешками и лицензированный спектра применения лучше фазового шума, имеет блокировку и выбрать свойства, например, FCC, аддитивного цветового пространства (Part90 и 169 МГц Беспроводная MBus. Также имеет 12,5 Кгц разнос каналов 60 дБ, прилегающих каналов селективности, при условии плохой RF обеспечивает надежную работу, это особенно важно для узкополосной работы. Si4463 обеспечивает превосходную выходную мощность (до + 20 дБм) и эффективность TX. Высокая выходная мощность и чувствительность, а также ведущая в отрасли связь 146 дБ, расширили область и надежность связи. Это частично отвечает сложности в разработке усиления радиочастотного сигнала. При условии максимальной мощности расстояние открытого соединения 2000 км. Намного выше SI4432, известен как «Король стены». Модуль интегрирует все РЧ связанные функции и компоненты, пользователь не должен понять соответствующие знания радио, вы можете использовать этот модуль легко разработать стабильную и надежную производительность беспроводных продуктов.

Особенности модуль

XL4463-SMT основан на кремниевой фабрике соответствующей информации тщательно спроектированной профессиональной производственной компании, chimeric SI4464 различных функций.

Компоненты модуля изготовлены из Мурата индуктивно-емкостный hf спецификации, кристалл до 10 PPM высокой точности спецификации, чтобы убедиться, что Беспроводная особенность модулей была полностью отражена.

Используется профессиональной фабрикой OEM в Шэньчжэне Высокоточный станок для поверхностного монтажа защиты окружающей среды неэтилированная Пайка и все модули были профессиональным испытанием оборудования, консистенция и стабильность модулей полностью гарантированы.

Интерфейс SPI, небольшой размер, удобный интерфейс, встроенный дизайн отверстия штампа, Полностью Расширенное расстояние, делает ваше оборудование производительностью до следующего уровня.

С защитной крышкой, лучше анти-помех производительности! Отгрузочная ведомость

А XL4463-SMT беспроводной модуль

Антенна серебристого цвета 433 м

Пакет данных для справочной программы, после покупки онлайн напрямую или отправки электронной почты

Модуль деталь

1, Частотный диапазон: 410-440-м (Антенна Соответствует лучшему диапазону, и внутренний диапазон частот ISM бесплатно)

2, чувствительность: до-126 дБм (0,5 кбит/с)

3, максимальная выходная мощность беспроводного излучения: 20 дБм (433 м) 1,2 кбит/с,

4, скорость передачи данных: 0,1 1 Мбит/с

5, режим модуляции: FSK, GFSK, 4 GFSK и baton

6, источник питания: от 1,8 до 3,6 В

7, Ультра низкое потребление в режиме понижения мощности до 30 na (4,21 ms), 50 na в режиме ожидания;

Получение тока 10/13 мА, максимальный ток излучения 85 мА.

8, цифровой полученный Индикатор силы сигнала (RSSI)

9, синхронизация, функция пробуждения, Функция беспроводного пробуждения (WUT)

10, антенна автоматического соответствия и двухстороннее управление переключателем

11, настраиваемая структура пакета

12, перед обнаружением сигнала синхронизации

13, 64 байта для отправки и получения регистратора данных (FIFO)

14, на чипе интегрированный низкий тест батареи

15, на чипе датчик температуры, и 8 бит adc

16, диапазон рабочих температур:-40 ~ + 80 °C (характеристики температуры и консистенция продукта гораздо лучше!)

17, интегрированный регулятор напряжения

18, функция быстрого пробуждения и частоты

19. Функция электрического сброса

20, встроенная функция регулировки ошибок кристалла

21, чип автоматического вычисления и проверки CRC-16, и поддержка трех 16-битных CRC полиномиальных
