10 МГц DDS функция генератор сигналов 60 МГц Частотомер сигнал усилитель мощности модуль компьютер Операционная

Описание

Особенности:
1. Небольшой размер, много функций, легко носить с собой. Это может отправлять команды через компьютер для управления работой инструмента.
2. Точность частоты может достигать 10-6 порядков. Полный диапазон частотного разрешения 10 МГц.
3. Частота полного диапазона не разделена, прямая Цифровая настройка. Форма выходного сигнала синтезируется по расчетному значению функции, точность формы волны высокая, а искажения небольшие.
4. Множественные формы волны синусоидальные, квадратные волны, треугольные волны, sawtooth волна, двойной уровень ttl дифференциальный выход.
5. С функцией частотного сканирования, Пуск сканирования и конечные точки можно установить произвольно.
6. Он может хранить 20 наборов пользовательских параметров состояния инструмента, которые можно отозвать в любое время.
7. Все кнопки работы, ЖК-дисплей 1602 ЖК-дисплей на английском языке, прямая Цифровая настройка или ручка непрерывной регулировки.
8. Масштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
9. С функцией частотного счетчика 60 МГц, Измерение частоты внутренних/внешних сигналов.
10. Когда инструмент работает, зуммер будет звучать операционный звук, и пользователь может включить или выключить его.
Описание:
1. Серия FY2000S является генератором сигналов на основе технологии прямого цифрового синтеза (DDS).
2. Он разработан с FPGA и работает от источника питания DC5V. Он может выводить синусоидальные, квадратные (рабочий цикл может быть отрегулирован 1%-99%), треугольные и sawtooth формы сигналов. 3. разрешение частоты составляет 10 МГц, а также имеет функцию синусоидального, квадратного (рабочий цикл может регулироваться 1%-99%). двойные дифференциальные ttl LevelOutput и счетчик, 60 МГц Частотомер и другие функции в одном.
4. серия FY2000S имеет функции подметания частоты, простота в использовании, высокая стабильность сигнала, регулируемая амплитуда и смещение выходного сигнала постоянного тока. поддержка линейного сканирования и логарифмического сканирования диапазон частот сканирования и время сканирования можно установить произвольно.
5. Это идеальное оборудование для электронных энтузиастов, лабораторий, производственных линий, обучения и научных исследований. Также может использоваться в качестве опорного модуля промышленного оборудования.
Технические характеристики:
Название продукта: функция генератор источника сигнала
Материал: металл
Цвет: зеленый
Вес: 230 г/8,11 унций
Применение: электронные испытания и проектирование, моделирование и Тестирование датчиков, выбор и тестирование пьезоэлектрических компонентов, силовое устройство и схема вождения, образование и обучение
Выходной канал: один основной выход сигнала и два Ttldifferencelevel выхода
Форма выходного сигнала: Синусоидальная волна, квадратная волна (рабочий цикл регулируется), треугольная волна, восходящая Sawtooth волна, уменьшенная пила зуб волна
Амплитуда на выходе: более 10vp-p (без нагрузки)
Выходное сопротивление: 50 Ом + 10%
Смещение постоянного тока: + 3 в
Разрешение частоты: 0,01 Гц (10 МГц)
Точность частоты: + 5x10-6
Стабильность частоты: + 2x10-6/3 часов
Синусоидальное Искажение: менее 0.8% (Контрольная частота) 1 кГц)
Линейность треугольной волны более 98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: ≤50ns
Объем рабочего цикла квадратной волны: 1% ~ 99%
Посылка информации:
Размер посылка: 150x80x50 мм
Вес посылка: 600 г/1,32 унций
Цветная коробка посылка
Посылка включает в себя:

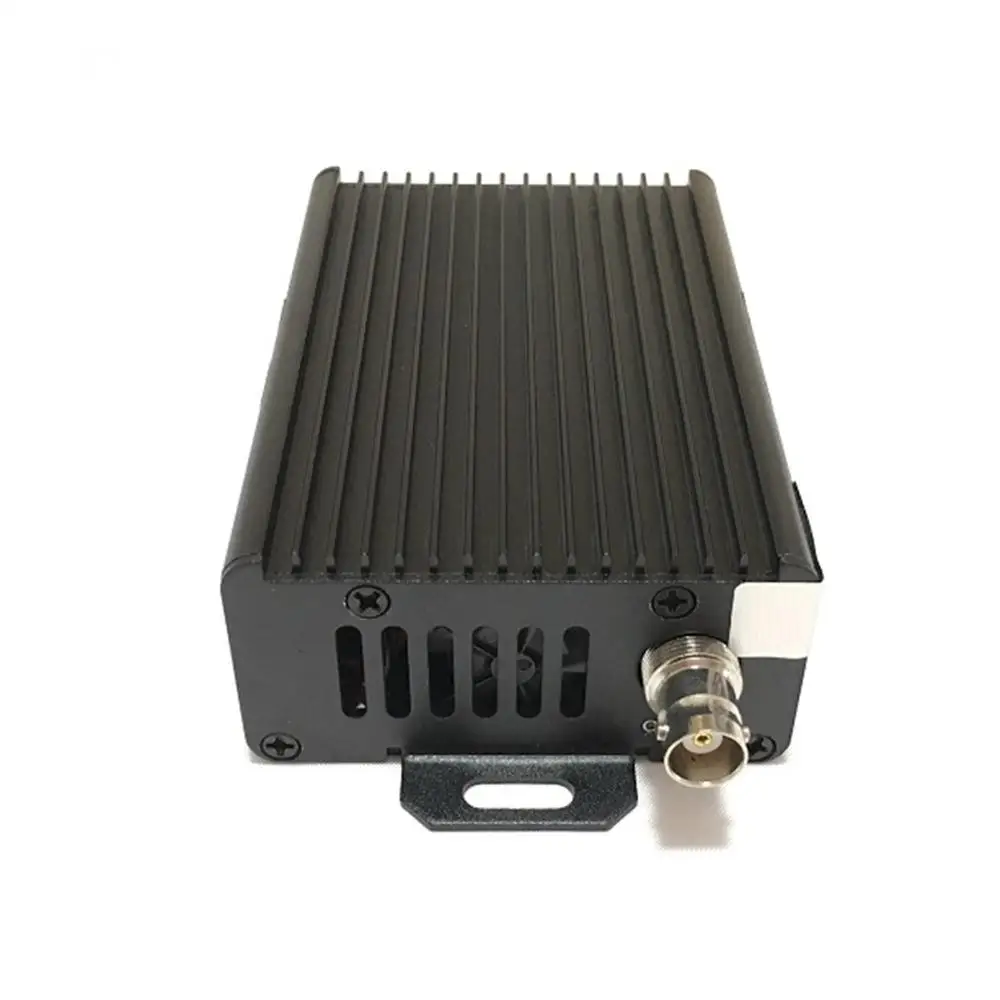

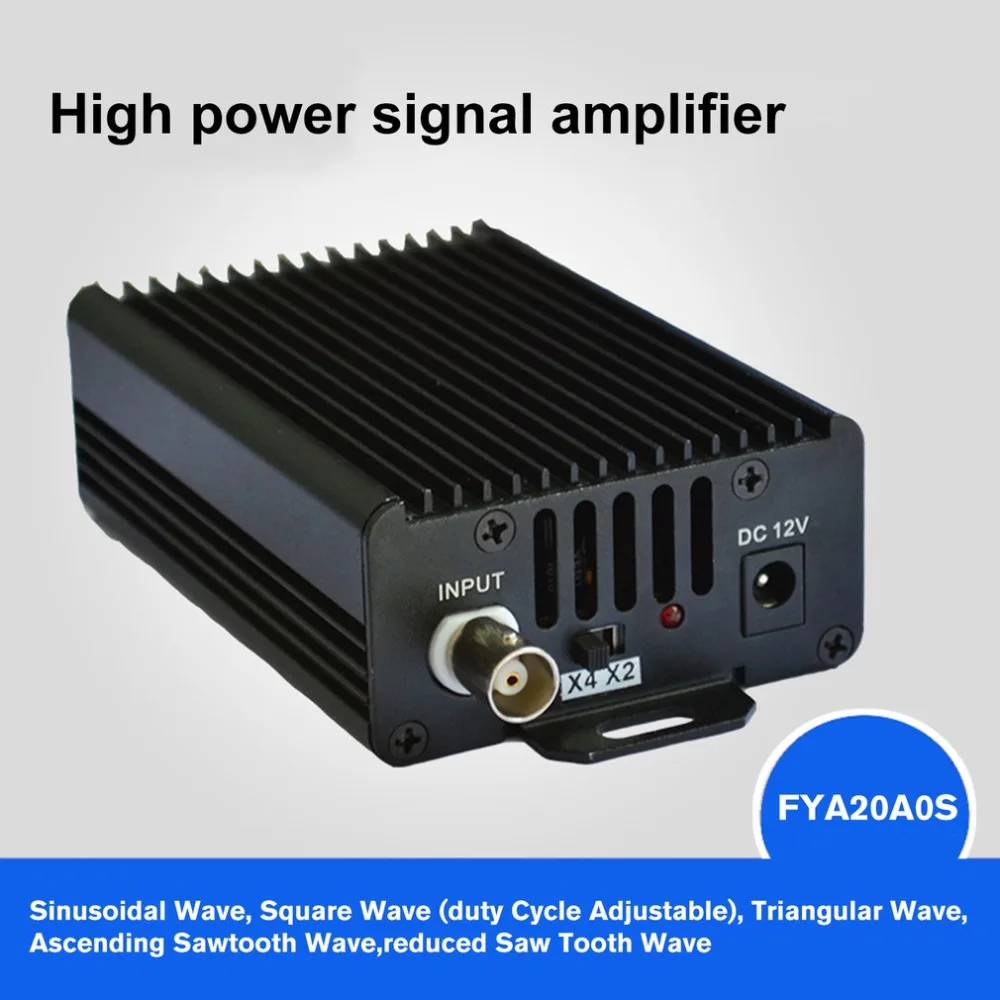

Модуль усилителя мощности сигнала-1 шт.
1 х Набор Аксессуаров
