1 шт. аналоговая схема автоматическое интеллектуальное отслеживание автомобиля электронный комплект деталей электронный DIY комплект(без батареи), с видео

Примечание: посетите эту веб-страницу с помощью компьютера, вы можете посмотреть видео о готовом тестировании продукта.

Примечание:

1. Это DIY набор, а не готовое изделие, поэтому вам нужно собрать и отладочить для использования.

2. батарейки в комплект не входят.

3. цвет печатной платы может быть изменен из-за различных партий.

Спасибо за понимание.

Принцип работы:

LM393 предназначен для того, чтобы сравнить два сопротивления, в тех случаях, когда Дисбаланс (например, бокового давления кольца черный взлетно-посадочная полоса), он может непосредственный контроль одна мотор останавливается Бег, другой боковой мотор продолжают работать, чтобы автомобиль мог изменить направление, возвращенный в правильное направление, весь процесс-это Управление замкнутой петлей, С быстрым и чувствительным контролем.

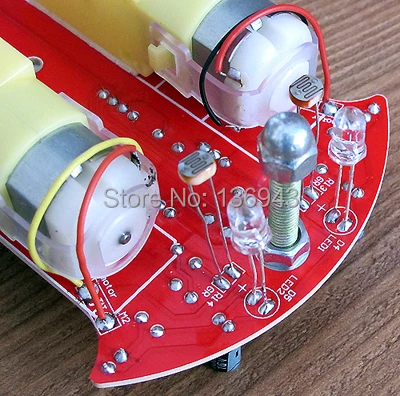

Фоточувствительный устройства

Это фоточувствительное сопротивление может обнаруживать внешнюю интенсивность света, более сильный внешний свет, меньший светочувствительный переменный резистор; более слабый внешний свет, чем сопротивление. В тех случаях, когда красный светодиодный свет проекции на рекомендуется слишком тщательно тереть белую область и черный взлетно-посадочной полосы, потому что коэффициент отражения отличается, Значение сопротивления фоточувствительного сопротивления будет иметь явные различия, для следующего контроля цепи.

D2-1 автоматический интеллигентая (ый) Отслеживание автомобиля электронный комплект инструкции

1,1. Предисловие

Спасибо за покупку D2-1 автоматического интеллектуального отслеживания автомобильного электронного комплекта. Этот комплект дает вам предварительный представление о автоматическом управлении и технологии. Мы надеемся, что вы найдете полезные знания и навыки в средней школе, и заложить хорошую базу для дальнейшего обучения после. Когда DIY этот продукт, пожалуйста, сборка в соответствии с требованиями спецификации, для того, чтобы использовать этот продукт правильно.

2,1. Прайс-лист

3,1 схематичный рисунок

4,1. Инструкция по сборке

4.1.1 схема сборки

1. В соответствии с идентификатором схема и печатной платы, в свою очередь, цвет-кольцо резистора, 8-pin IC сиденье, переключатель, регулируемое сопротивление, Триод, электролитные конденсаторы, Ø3. светодиодный индикатор 0 сварен на печатной плате. примечание: направление IC не сварить неправильно.

Кроме того, чтобы облегчить отладку, чип, не установлен в это время.

2. Установите блок аккумулятора на печатную плату в соответствии с резьбовое отверстие на печатной плате и идентификатором положения. Обратите внимание на то, что блок питания не сварит антиполярность, как правило, красный провод на положительный Полюс источника питания.

3. Лицевая сторона печатной платы, универсальный колесный винт проходит через отверстие, и закрепить универсальную колесную гайку и универсальное колесо и затянуть.

4. на печатной плате снизу вверх, в соответствии с доска идентификатор, сварить и сопротивления на плате. Убедитесь, что расстояние между светодиодный/фоточувствительным сопротивлением и универсальной сферической поверхностью колеса составляет около 5 мм.

5. установите 2 батарейки типа АА в батарейном боксе, переключитесь на положение «ON», 2 светодиодный s датчика должны быть световыми, если не светиться, вы, возможно, обратная Ø5. 0 светодиодный сварки полярности, пожалуйста, поверните полярность.

После успешного тестирования, украшение, новогоднее на переход в режим ожидания.

4.1.2 изделиям, прошедшим механическую обработку в сборе

1. Установите шину на колесо.

2. используя винт ступицы колеса, зафиксировав колесо на вал двигателя.

3. Разделите соединительные провода на 2 части, затем сваренный 2 редукторные двигатели для использования.

4, согласно идентификатору печатной платы, вставьте мотор на печатную плату.

5. В соответствии с идентификатором сварите провод двигателя в монтажной плате.

4.1.3 отладочное транспортное средство/тест

1. тест схема привода: Установите переключатель в положение «ON», подключите pin 1,4, 7 8-ногу IC, мотор-редуктор направляет вращения, В противном случае Замените положение свинцовой проволоки в соответствующем моторе. Если двигатель не поворачивается, пожалуйста, проверьте, правильно ли сварить транзистор, а основание транзистора (10 Ом).

2. выключите питание, вставьте LM393 чип в 8 pin IC сиденье, после включения питания регулировки регулируемые сопротивление, убедитесь, что автомобиль прогулка в черном взлетно-посадочной полосы и не бойтесь отойти от черный взлетно-посадочной полосы. Черная подиумная полоса находится на задней части инструкции по эксплуатации, или вы также можете использовать черную изоляционную ленту, 1,5 мм-2 мм в ширину в качестве подиума.
