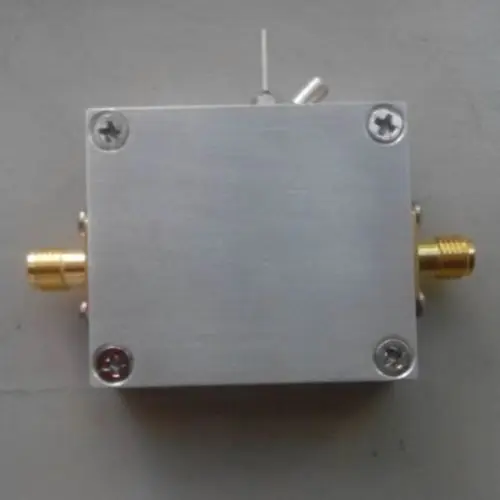

1 шт. 0,1-2000 МГц РЧ широкополосный малошумный усилитель усиления 30 дБ высокочастотный усилитель

Усилитель имеет преимущества широкого диапазона частот, высокого усиления, небольшого коэффициента шума и так далее. Он может быть использован в различных радиочастотных приемниках переднего конца и увеличить расстояние связи. Широкий диапазон коротковолновый, fm-вещание, приемник дистанционного управления, усилитель сигнала для телевизора

Рабочая частота: 0,1-2000 МГц

Усиление усилителя: как показано на следующем рисунке

F = 0,1 МГц, усиление = 32 дБ

F = 500 МГц коэффициент усиления = 31 дБ

F = 1000 МГц коэффициент усиления = 29 дБ

F = 1500 МГц коэффициент усиления = 25 дБ

F = 2000 МГц коэффициент усиления = 20 дБ

Максимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия

Рабочий ток: 35 мА (9 В)

Напряжение питания: 6--12в постоянного тока

Сопротивление системы: 50 Ом

1) Когда рабочая частота меньше 500 МГц, усилитель имеет очень хорошую плоскость усиления и может быть тщательно отрегулирован до менее 1 дБ. Чем выше частота, тем выше коэффициент усиления.

2) нижняя рабочая частота усилителя контролируется входными и выходными конденсаторами, по умолчанию составляет 0,1 мкФ, и может работать до 0,1 МГц. Входной и выходной конденсаторы могут быть соответственно увеличился, чтобы продлить понижение частоты предела, как, например, 10 мкФ, и он может работать до 5 кГц. Для детального вычисления необходимо обратить внимание на Входное и выходное сопротивление 50 Европы, рассчитать емкость емкости, а также улучшить разделение и регулирование напряжения электропитания.

3) Когда напряжение питания меняется в 5-8 в, его можно использовать как усилитель с регулируемым напряжением, и усиление увеличивается с увеличением напряжения питания. Это очень подходит для радио частотный приемник фронтальный короткого замыкания. Напряжение источника питания контролируется DA, таким образом, усиление усилителя контролируется и используется автоматический контроль усиления.

4) когда блок питания находится на 8-10 В, усиление низкочастотного конца достигает 30 дБ, и усилитель имеет более низкий коэффициент шума и лучшую стабильность.
