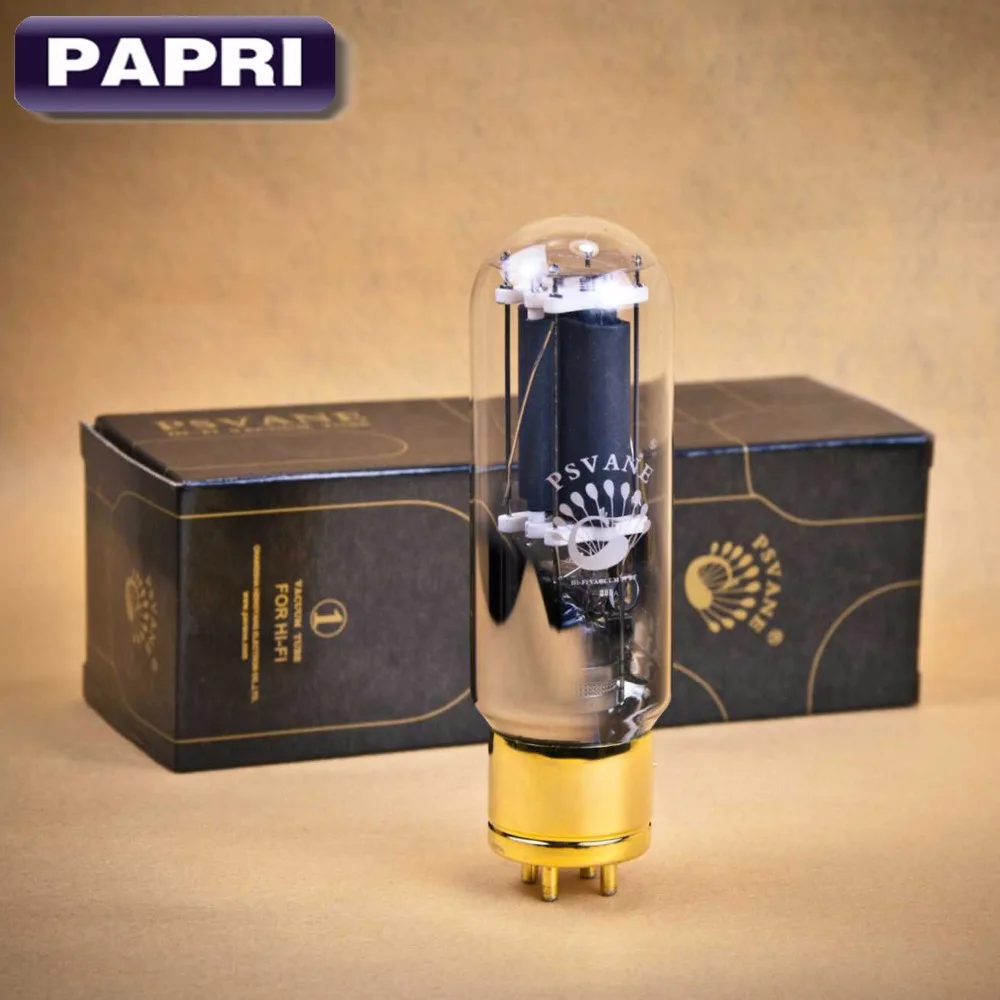

1 пара PSVANE HIFI 805 вакуумная трубка HiFi D IY подходящая пара для усилителя аудио

805 является прямым нагреванием типа тория вольфрама катода триода, может использоваться как класс B, A-F и R-F усиления мощности, класс C R-F усиления мощности и высокочастотных колебаний.

Обогреватель

Установка ультрафиолетового (УФ) -------------------------------------- 10 V

Если --------------------------------------- 3,25 A

Прямая межэлектродного емкости

Вход ---------------------------------- 8,5 PF

Выход ---------------------------------- 10,5 PF

Сетка к пластине --------------------------------- 6,5 ПФ

Максимальное значение

МкА --------------------------------- 1500 V

Pa ----------------------------- 125 W

Рекомендуемые условия эксплуатации (исходное значение)

Класс в (A-F) для двух трубок

Ограниченный параметр стандартного рабочего состояния

МкА ------------------ 1250 1500 1250 V

Ia (макс. sig на трубку) ------------------- 210 мА

Pa (in) (макс. sig на трубку) --------------- 315 Вт

Па (на t --------------------------- 125 Вт

Ботинки-угги в ----------------------------------- 16 V

Ug (pk) --------------- 235 280 В

Ia (0) ---------------- 148 84 мА

Ia (макс. sig) ---------- 500 600 мА

Pd (макс. sig) ----------- 6 7 Вт

RL (a-a) -------------- 6,7 8,2 кОм

Pout (макс. sig) ----------- 300 370 Вт

Класс B (R-F):

Условия перевозчика самый большой коэффициент модуляции 1 на трубу

Ограниченный параметр стандартного рабочего состояния

МкА ------------------ 1250 1500 1500 V

Ботинки-угги в ----------------------------------- 10 V

Ia ------------------- 135 115 150 мА

Pa (in) ------------------------------ 185 Вт

Pa --------------------------------- 125 W

Ug (pk) --------------- 70 в

ИГ ----------------- 15 мА

Pd ----------------- 11 7,5 Вт

Pout --------------- 55 57,5 Вт
