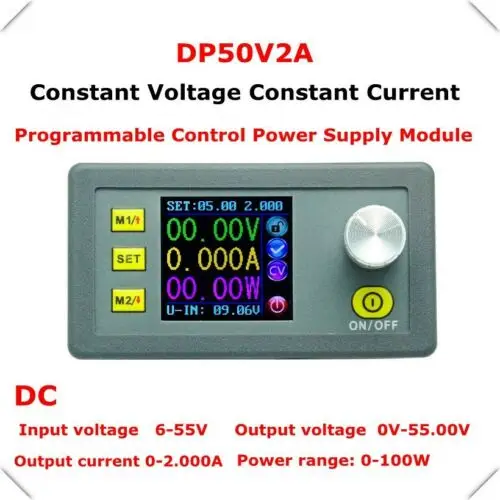

0-50 в 2A постоянного напряжения тока CC CV 100 Вт регулятор напряжения 5 в 12 В 24 В

Особенности:

1. Общая информация

Модуль постоянного напряжения и постоянного тока, программируемый блок питания, включает в себя набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения 0-50,00 в, шаг 0,01 в. Его регулируемый диапазон выходного тока 0-3.000A, шаг на 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленное значение. И он также имеет функцию извлечения быстро двух групп сохраненных значений. По сравнению с традиционным аналоговым блоком питания,Более удобно быстро извлекать напряжениеИли по токуНе требуется. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. в области напоминания выходного состояния, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используемые в настоящее время группы данных. При настройке интерфейса данных можно регулировать значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль имеет интеллектуальный долговечный шарикоподшипник вентилятора. Когда выходной ток более 0.5A, вентилятор начнет работать автоматически, чтобы помочь охлаждению продукта, чтобы обеспечить выходную большую мощность. Этот модуль имеет много преимуществ, малый размер, расширенную функцию, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, вставляется в устройство и широко применяется.

2. Технические параметры

Диапазон входного напряжения: 6-55 в

Диапазон выходного напряжения: 0-55,00 в

Выход ток: 0-2.000A

Диапазон выходной мощности: 0-100 Вт

Вес изделия: 85 г

Размер изделия: 79*43*48 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм

Выходное напряжение: 0,01 в

Выходное разрешение тока: 0.001A

Точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

Обратите внимание: На состоянии вывода входы должны быть на 1 в выше, чем на выходе. Когда выходное значение тока выше 0.5A, охлаждающий вентилятор начинает работать.

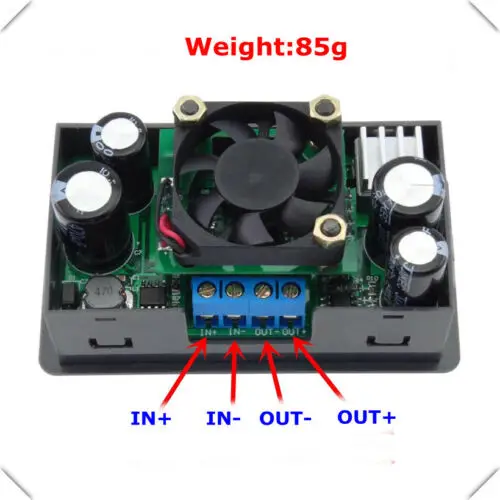

3. Описание подключения
IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание:Диапазон входного напряжения 6-55 в и 55 в является предельным напряжением; пожалуйста, оставьте комнату для использования. Иначе он будет гореть. Вход должен быть dc-dc, а не AC 220 В, иначе он также будет гореть. Хотя этот модуль имеет обратную защиту подключения и защиту от короткого замыкания, вы можете muse в строгом соответствии с описанием подключения для подключения. При подключении питания к выходу модуль будет гореть.

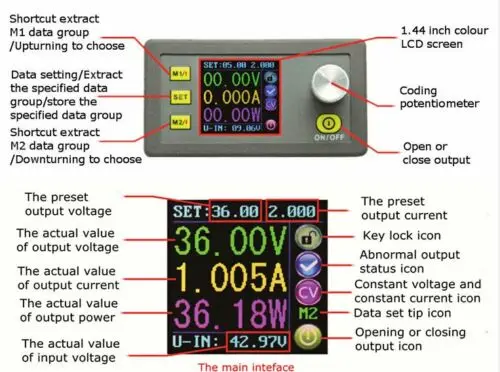

4. Описание интерфейса панели и дисплея

5. Инструкция по эксплуатации

При подключении источника питания экран сначала показывает окно Добро пожаловать, а затем входит в основной интерфейс. На основном интерфейсе значение выходного набора напряжения и значение выходного набора тока находится на верхней части экрана. Большое значение текста слева-это текущее реальное выходное напряжение, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится на нижней части экрана. Есть некоторые значки состояния запуска справа от экрана, значок блокировки ключа, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия выходного сигнала.

5,1 Установите выходное напряжение и выходной ток на основном интерфейсе.

На основном интерфейсе нажмите клавишу SET в ближайшее время, вы можете войти в статус настройки данных. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите избежать регулировки числового значения, нажмите в ближайшее время. В то же время заданное значение будет храниться. Или вы не можете ничего сделать за одну минуту, статус будет автоматически сохранен и заданный будет сохранен.

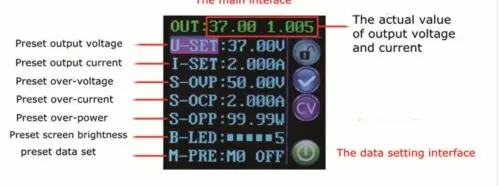

5,2Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете дважды нажать клавишу SET для входа в интерфейс настройки данных.

(1) Установите выходное напряжение и выходной ток на интерфейсе настройки данных. На интерфейсе настройки данных нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы U-SET или I-SET, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время.

(2) Установите значение защиты. На интерфейсе настройки данных нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы S-OVP, s-OCP или S-OPP, а затем нажмите в ближайшее время потенциометр codding, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время.

(3) Регулировка яркости экрана. На интерфейсе настройки данных нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы B-LED, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните codding потенциометр для регулировки числового значения, которое вам нужно. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; 5-самый яркий. Вы можете выбрать то, что вам нравится.

(4) Просмотр набора данных. На интерфейсе настройки данных нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы M-PRE, И затем нажмите в ближайшее время потенциометр codding, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена нужная вам группа данных.

(5) Настройка данных и хранение указанной группы данных. На интерфейсе настройки данных нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы M-PRE, И затем нажмите потенциометр кодирования дважды, чтобы войти в состояние изменения выходного состояния. Включите codding потенциометр, чтобы выбрать ВКЛ или ВЫКЛ. При выборе ON группа данных извлекается, а статус вывода остается таким же. При выборе выключения группа данных извлекается и выход закрыт. Если вы хотите завершить выбор группы данных, нажмите кнопку в ближайшее время. Затем нажмите в ближайшее время M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить необходимые данные. После настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы устанавливаете, автоматически сохраняются в указанной группы данных. В то же время вы можете увидеть номер группы справа от экрана. Теперь вы можете нажать в ближайшее время установить ключ для выхода.

6. Описание функции.

6,1 открыть или закрыть выход. Вы можете нажать кнопку включения/выключения, чтобы открыть или закрыть выход на любом интерфейсе.

6,2 блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 s, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра codding более 2 s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

6,3 M0-M9 десять групп данных

M0-группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет покрывать M0 группы данных и автоматически храниться в M0 группы данных.

6,4 извлечение быстрого хранения данных Группы M1 или M2.

На основном интерфейсе удерживайте нажатие M1 или M2 более 2 s, Соответствующая группа данных будет извлекаться. В то же время соответствующий номер группы данных будет отображаться справа от экрана.
6,5 извлеките указанную группу данных.
На основном интерфейсе удерживайте нажатие кнопки SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования для выбора группы данных, которая вам нужна. И затем нажмите в ближайшее время клавишу SET, вы можете извлекать нужную Вам группу данных.

Посылка;

1 шт. модуль как показано на картинке
